Электронно-механические кварцевые часы "Лицейские"

Оригинальный и полезный сувенир своими руками, актуален для учебных заведений. Основная суть - циферблат обычных кварцевых часов разграфлен таким образом, что часовая стрелка показывает, какая пара (какой урок) сейчас идёт. Можно придумать, наверное, и другие принципы разметки циферблата, например "подъем - завтрак - обед - ужин - сон", но для меня это точно не подходит :)

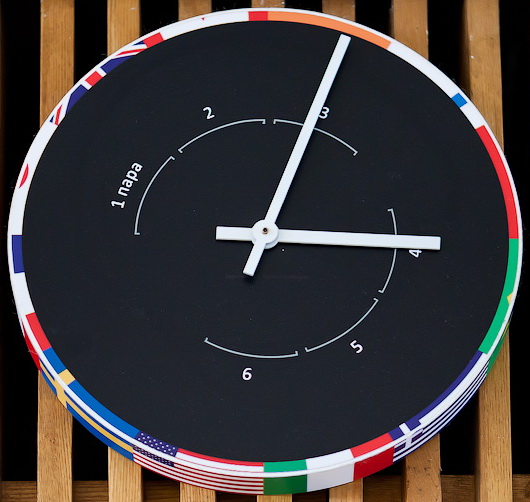

Идея почерпнута во время изучения фоторепортажа из МГИМО, где среди прочего были запечатлены вот такие часики:

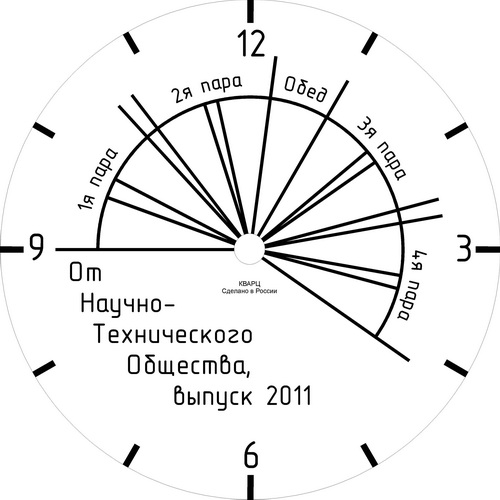

Я тогда подумал: "А чем наш лицей хуже МГИМО?". Вопрос конечно, увы, риторический. Да и часы явно промышленного изготовления. В стадии мыслей эта задумка существовала довольно долго, но потом возникла потребность сделать памятные подарочки некоторым людям в лицее, и она снова ожила. За час ночью в CorelDraw был нарисован циферблат:

Часы

В отличие от часов из МГИМО, они еще неплохо выполняют роль собственно указателя времени - наряду с разметкой пар сделана и разметка времени. При разметке границ пар нетрудно заметить, что 1 минута соответствует 0.5 градуса на циферблате, а дальше всё довольно просто - только меняй угловой поворот прямой. Так как часы, как видите, "от научно-технического общества", то общий стиль строгий, a-la технический чертеж. Шрифт соответствующий, ГОСТ-Б, подгружался мною в Corel отдельно, для чертежей.

Таким образом, дизайн был разработан, осталось воплотить его в "железе". В принципе, можно было бы купить собственно механизмов, и сделать остальное самим, благо возможности позволяли, но время поджимало, да и такого в продаже я не нашел. Так что было решено купить самых дешевых настенных часов и приладить к ним новый циферблат. После интернет-исследования предложения такими часами оказались Reiter-98, которые и были куплены на следующий день по 130 рублей за штуку в количестве 5 штук. Кстати, в инструкциях на них написано, что они изготовлены ООО "ПО Промлайн" в Калининграде, так что надпись на циферблате "Сделано в России" соответствует действительности. Хотя непонятно, что там делали - механизм явно китайский, пластик наверняка тоже. Видимо, тоже циферблат, как и мы.

После отстёгивания "стекла" (прозрачной пластиковой крышки), которое держалось на двух защёлках, можно пощупать циферблат, сделанный из простого картона и приклеенный двустронним скотчем к собственно корпусу. При этом циферблат изготовлен диаметром 160 мм, при том что место под него диаметром 162 мм. Кроме скотча, циферблат не дают снять стрелки и гайка, на которой держатся механизм.

После недолгого изучения опытым путём было выяснено, что стрелки просто снимаются (часовая и минутная со своих пластиковых осей - легко, секундная с металлической - с усилием), гайка откручивается, а родной циферблат для установки своего отклеивать, в общем-то, не обязательно. Рисунок нового циферблата был напечатан на чертежной бумаге с помощью старенького лазерного принтера, вырезан и установлен без всякого приклеивания, за счет прижатия центральной гайкой. При установке стрелок важно соблюсти, чтобы в 12:00:00 все стрелки совпадали (я это не сразу осознал :-) )

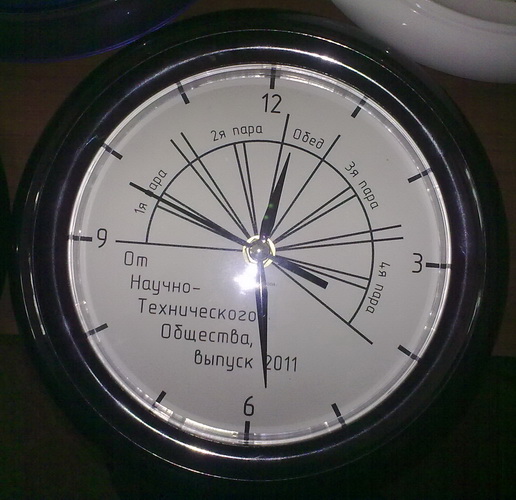

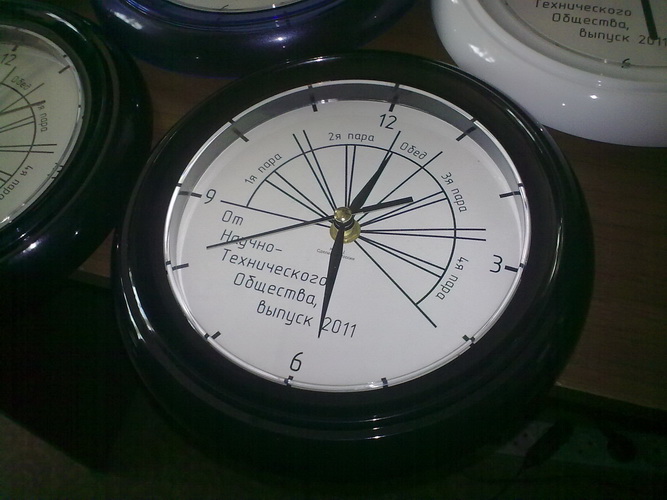

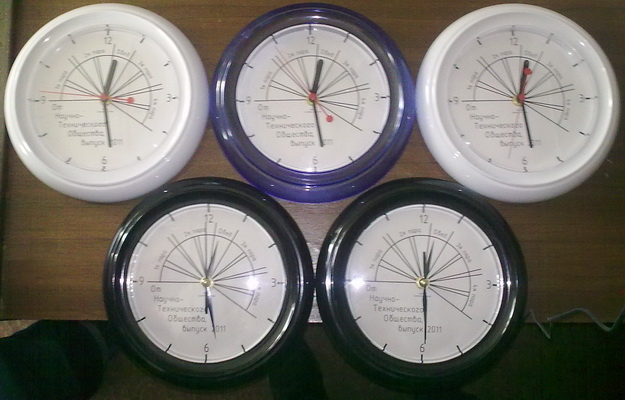

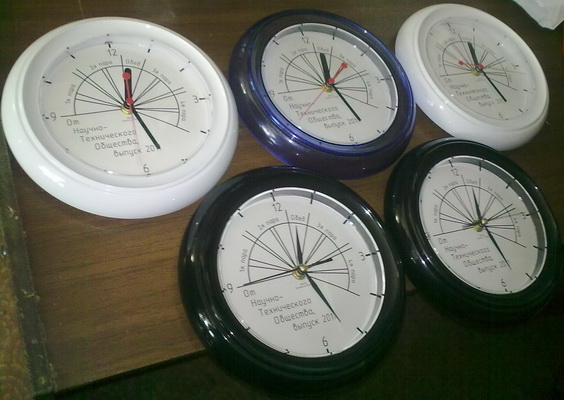

В итоге за вечер было изготовлено 5 "новых" часов, собственного оригинального дизайна, а через несколько дней они разошлись по новым владельцам. Фото готовых изделий:

часы "Лицейские"часы "Лицейские"

часы "Лицейские"часы "Лицейские"

В итоге за минимальцую цену получены часы оригинального дизайна, ничем не уступающие массовым моделям. Большинство (а может быть, и все) одариваемых было в полной уверенности, что мы эти часы где-то заказывали...

Если Вы сделаете свою вариацию дизайна или у Вас возникнут какие-то вопросы - свяжитесь со мной любым из способов. Также готов нарисовать и изготовить циферблат для часов на заказ ;-)
