Советский ноутбук "Электроника ПК400"

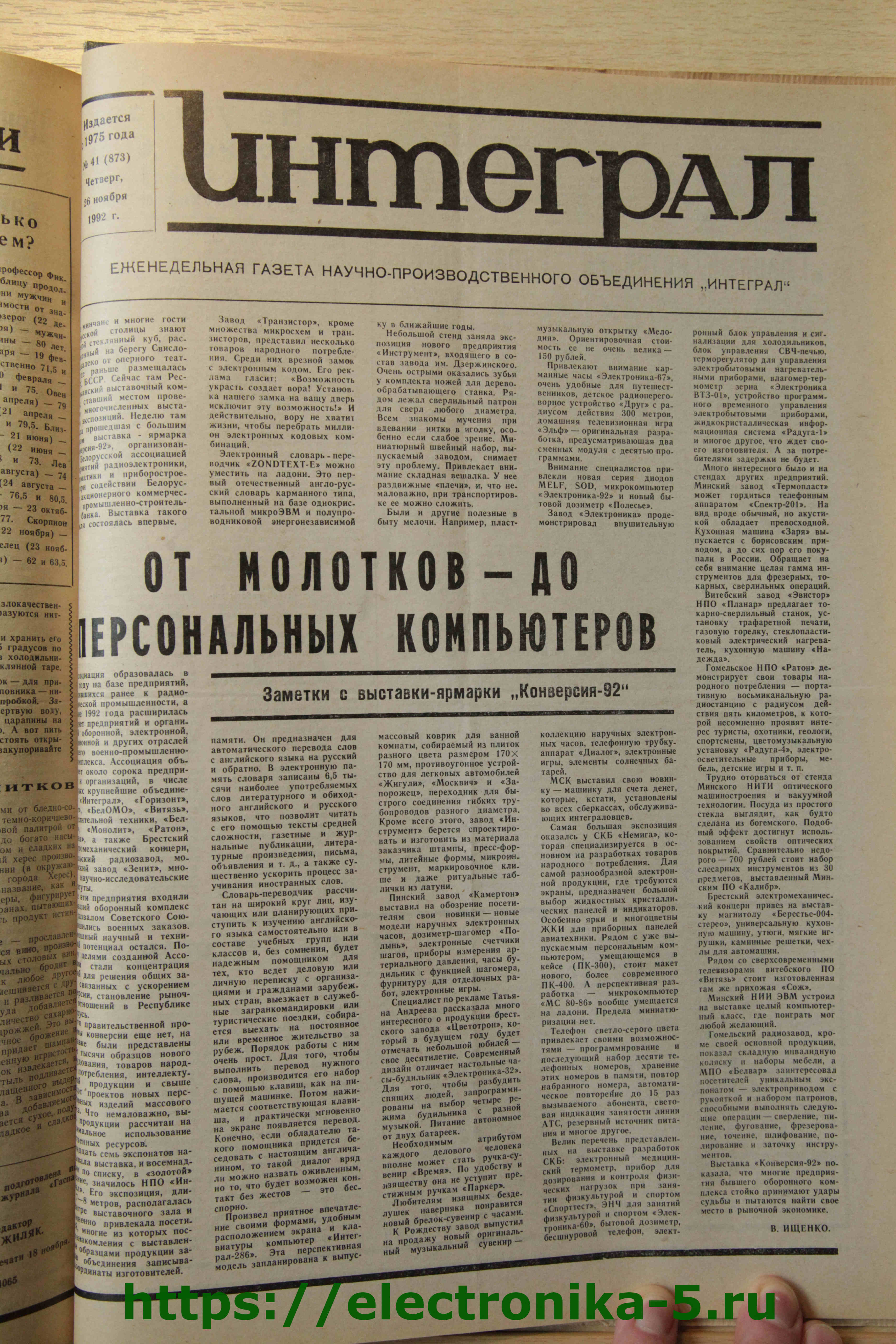

ПК400 -- "портативный компьютер класса PC/AT" разработки минского СКБ "Немига" из состава НПО "Интеграл" (ПК100 - это микрокомпьютер Электроника МК90, ПК300 -- первый советский ноутбук Электроника МС-1504, ПК310 -- его модификация с НЖМД). Из более поздних разработок данного СКБ известны наручные часы "Интеграл ЧН-01" (1999), выпускавшиеся позднее заводами "Электроника" и "Камертон", и различные настольные и настенные электронные часы. Первое найденное упоминание -- в газете "Интеграл" от 26 ноября 1992 года:
От молотков -- до персональных компьютеров: заметки с выставки-ярмарки "Конверсия-92"
...
Самая большая экспозиция оказалась у СКБ "Немига", которая специализируется в основном на разработках товаров народного потребления. Для самой разнообразной электронной продукции, где требуются экраны, предназначен большой выбор жидкостных кристаллических панелей и индикаторов. Особенно ярки и многоцветны ЖКИ для приборных панелей авиатехники. Рядом с уже выпускаемым персональным компьютером, умещающемся в кейсе (ПК-300), стоит макет нового, более современного ПК-400. А перспективная разработка -- микрокомпьютер "МС 80-86" вообще умещается на ладони. Предела миниатюризации нет.
...
Судя по студенческой работе про организацию труда на НПО "Интеграл", ПК400 появился в июле 1993 года (непонятно, правда, было ли освоено серийное производство). Единственное найденное фото машины датировано 01.05.1993:
|

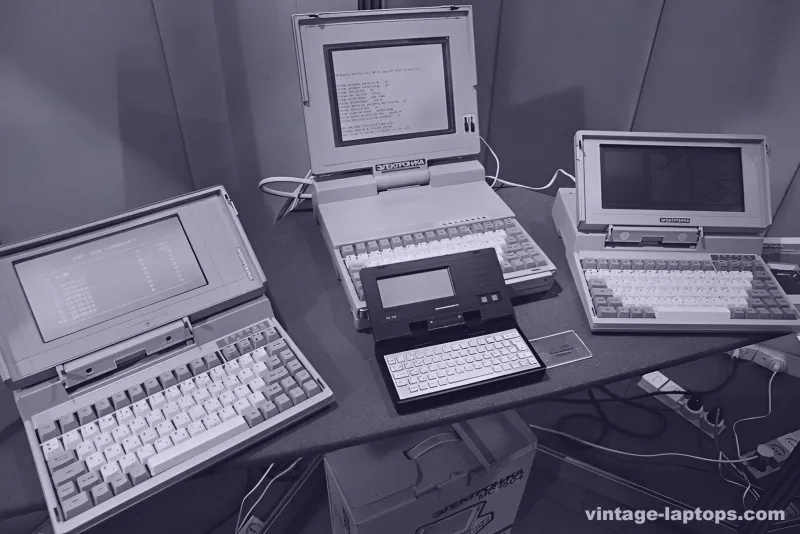

Белоруссия. Минск. 1 мая 1993 г. Линейка компьютеров минской разработки. Бушухин Валерий/Фотохроника ТАСС (фото взято с vintage-laptops.com)
На фото: ПК-300 (МС-1504) с импортным дисплеем с подсветкой, ПК-400, "Портативный компьютер класса PC/XT HAND HELD", ПК-300 (МС-1504) с отечественным дисплеем, под столом -- коробка от МС1504. |

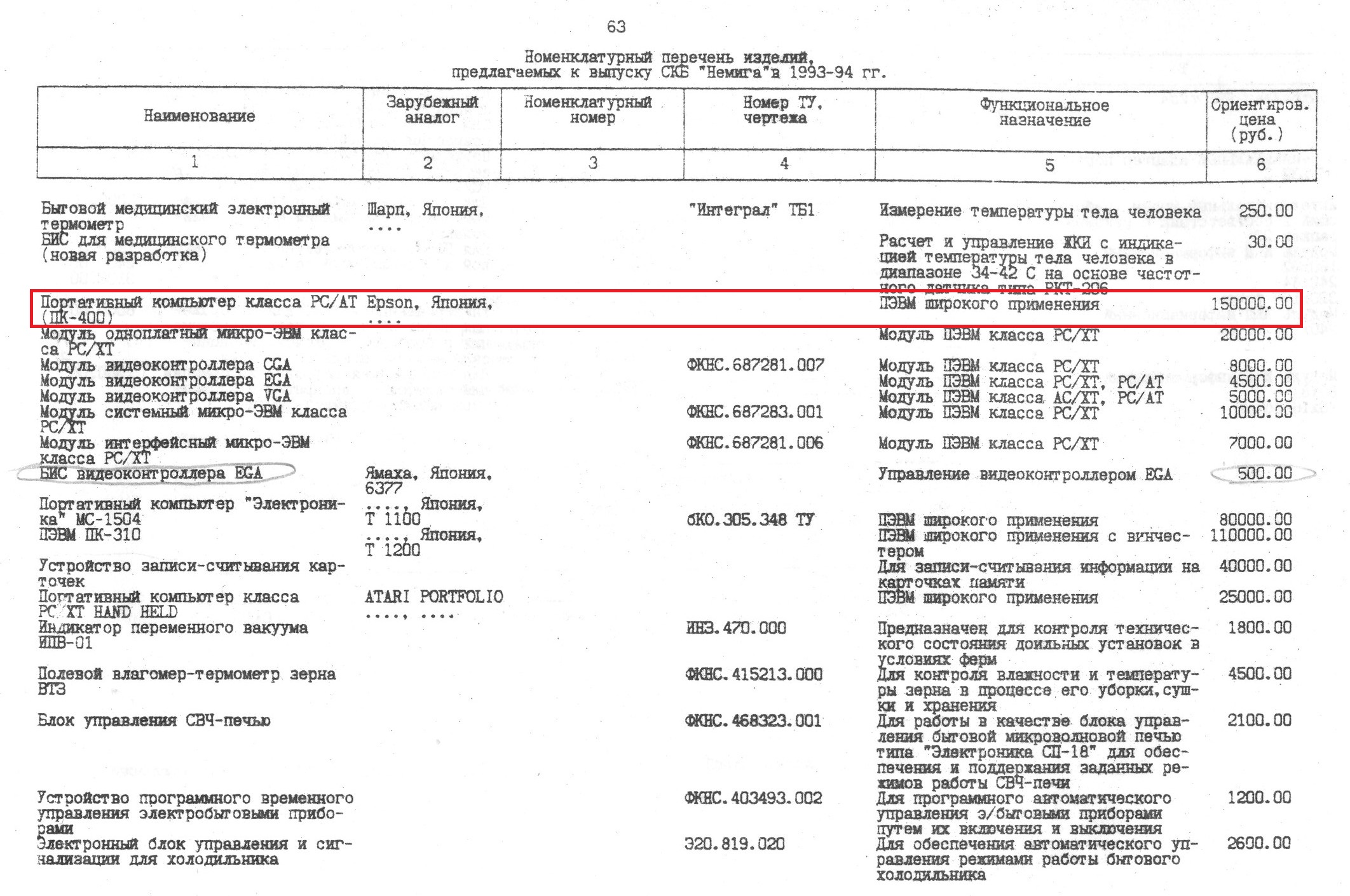

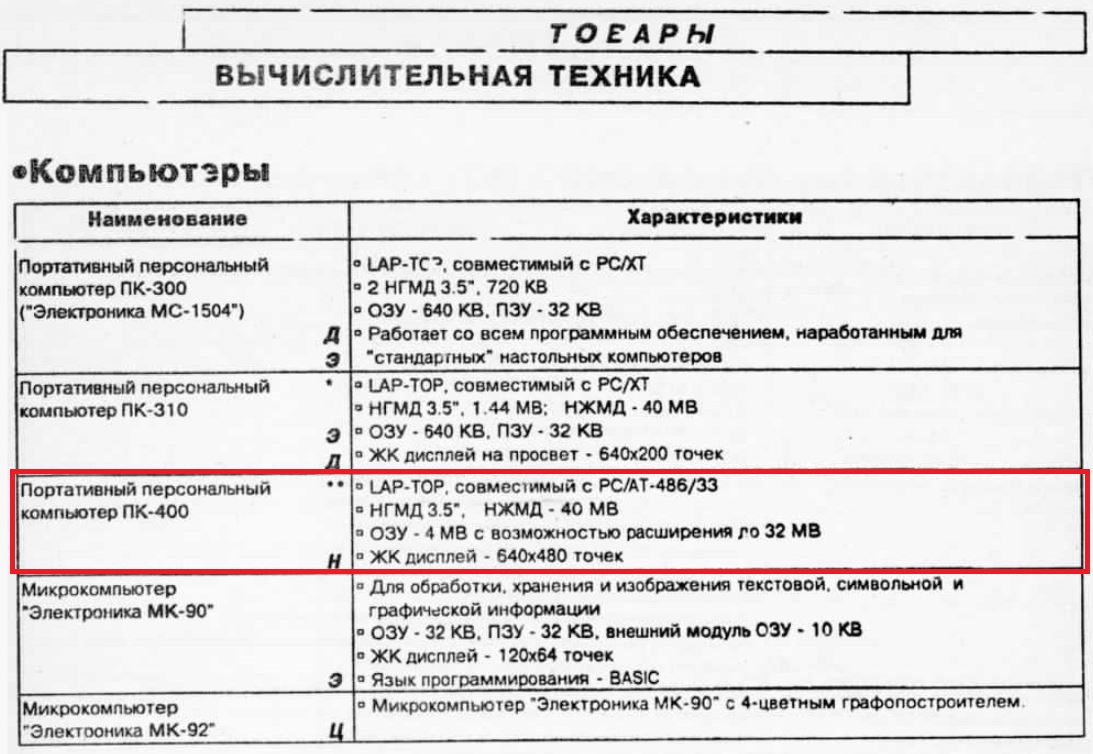

Также некоторую информацию дает "Номенклатурный перечень ИЭТ 1993" НПО "Интеграл", где фигурирует как сам компьютер:

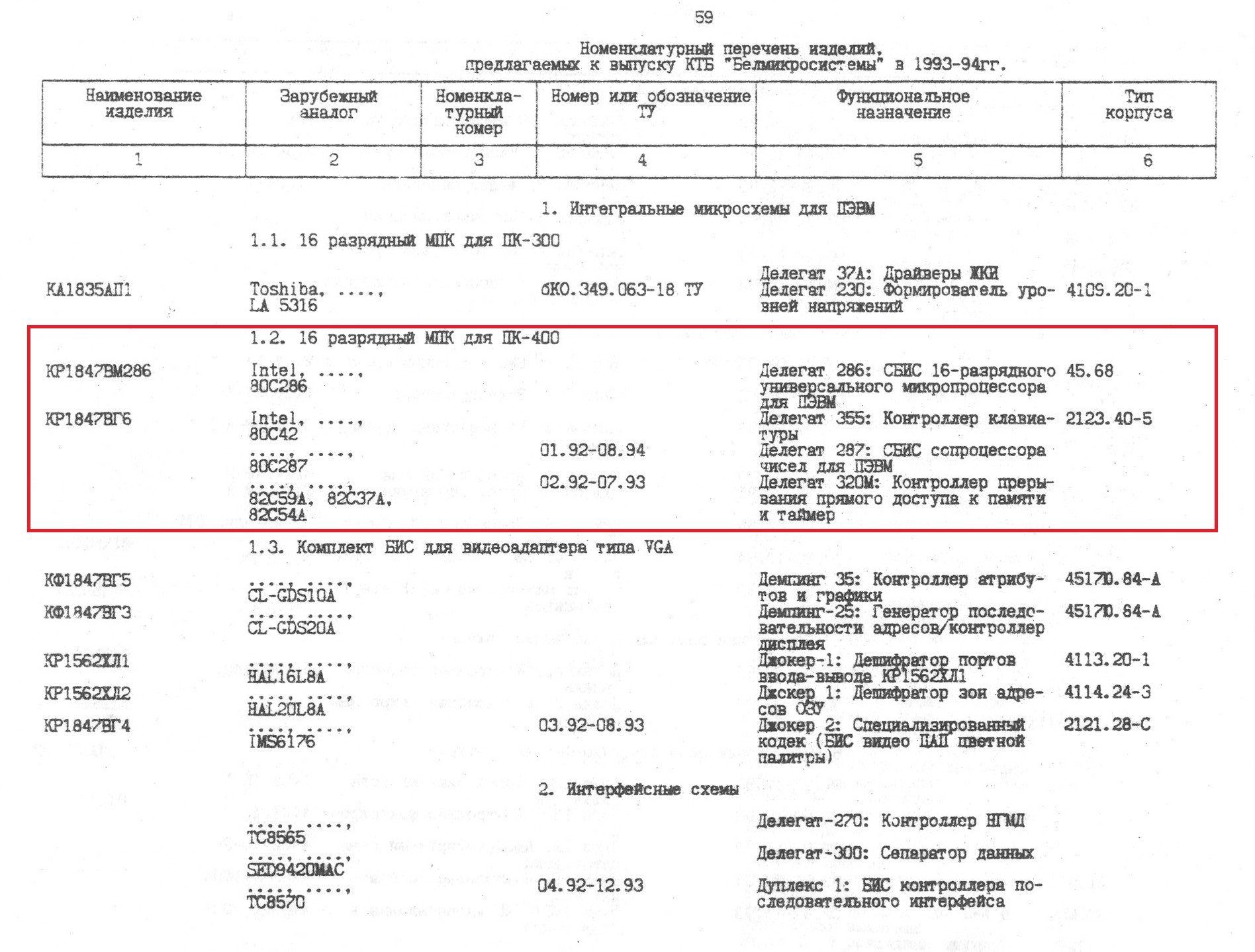

Так и микропроцессорный комплект серии 1847 для него:

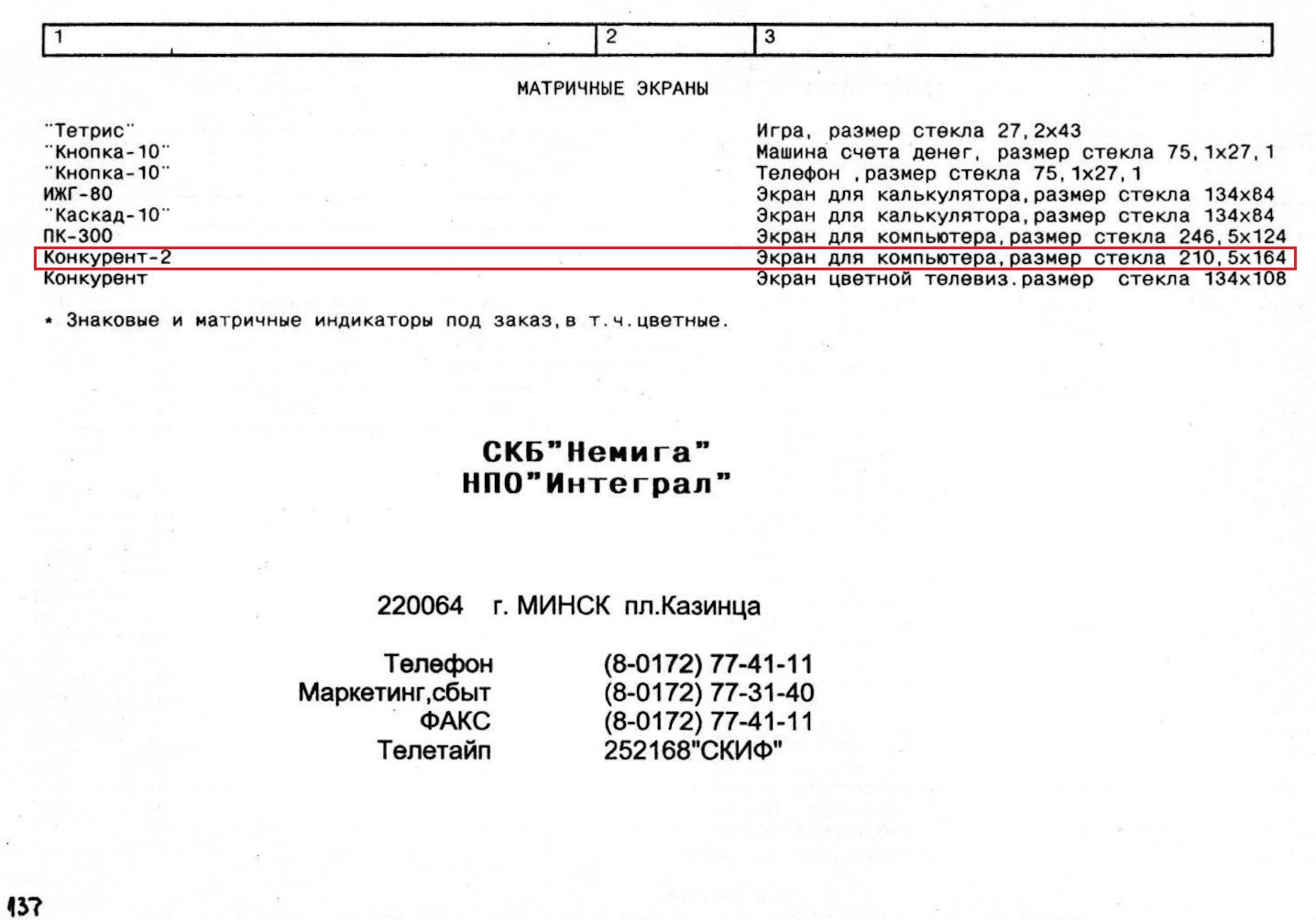

В "Номенклатурном перечне" за 1997 год уже нет упоминаний ни ПК-400, ни микросхем для него, зато появляется некий дисплей "Конкурент-2", который, как можно предположить, предназначался для ПК-400. Вот он в перечне изделий СКБ "Немига":

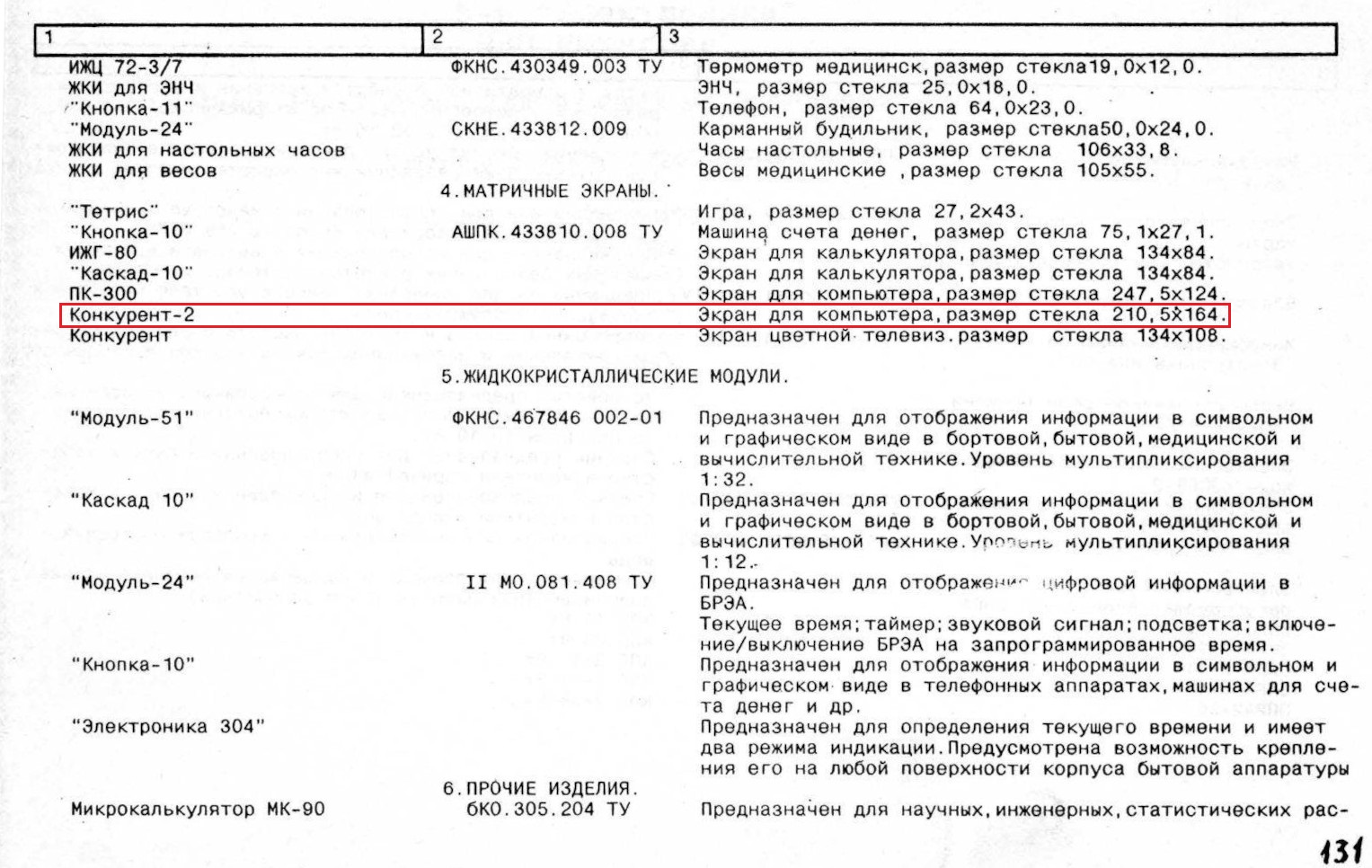

А вот тот же перечень изделий, но уже в разделе завода "Электроника" (насколько я знаю, СКБ было расположено в его здании, и он же занимался серийным выпуском его изделий). Дисплейный "Модуль-51" к ПК-100 (Электроника МК90) и дисплей к ПК-300 (Электроника МС1504) так же присутствуют:

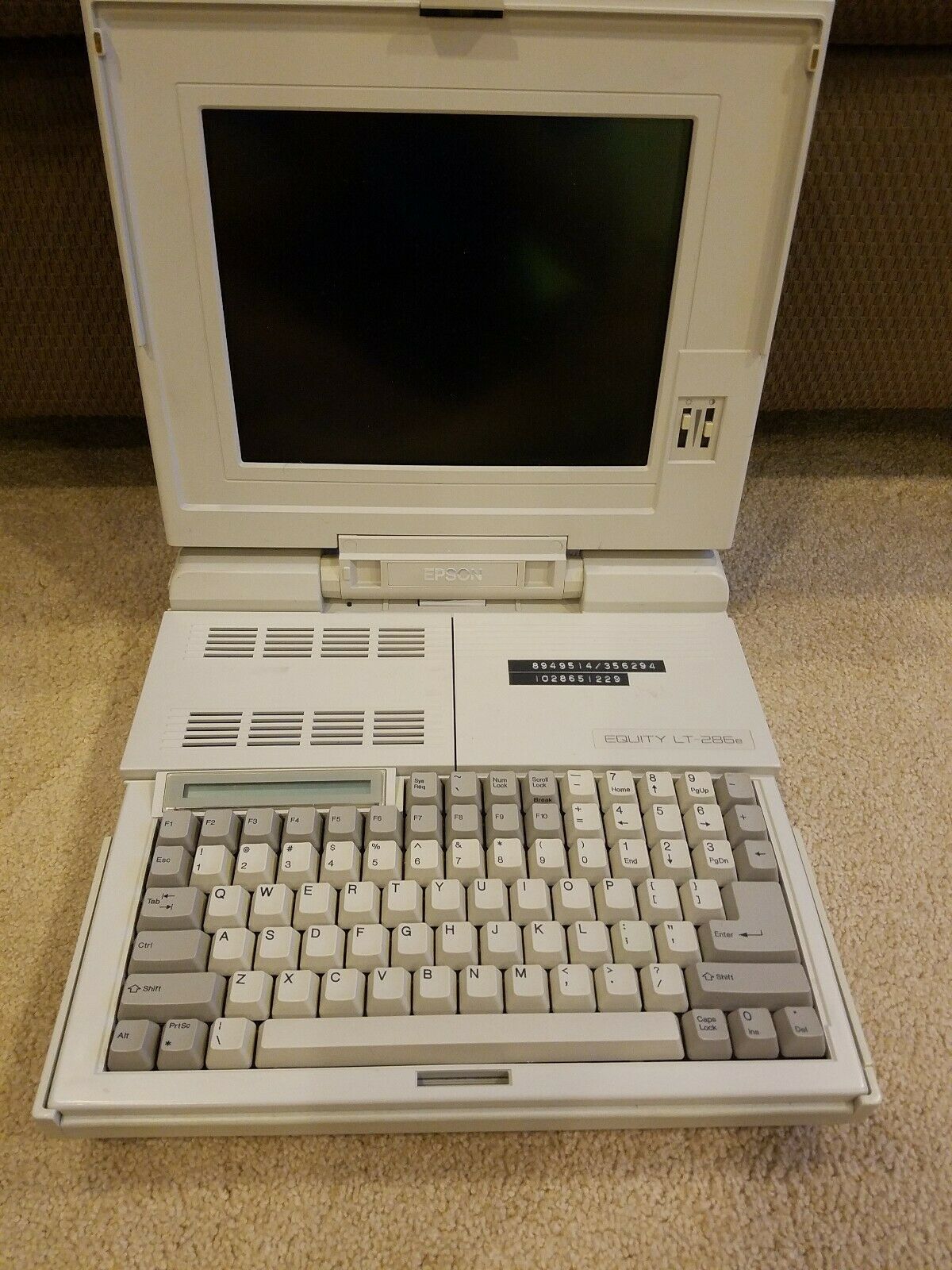

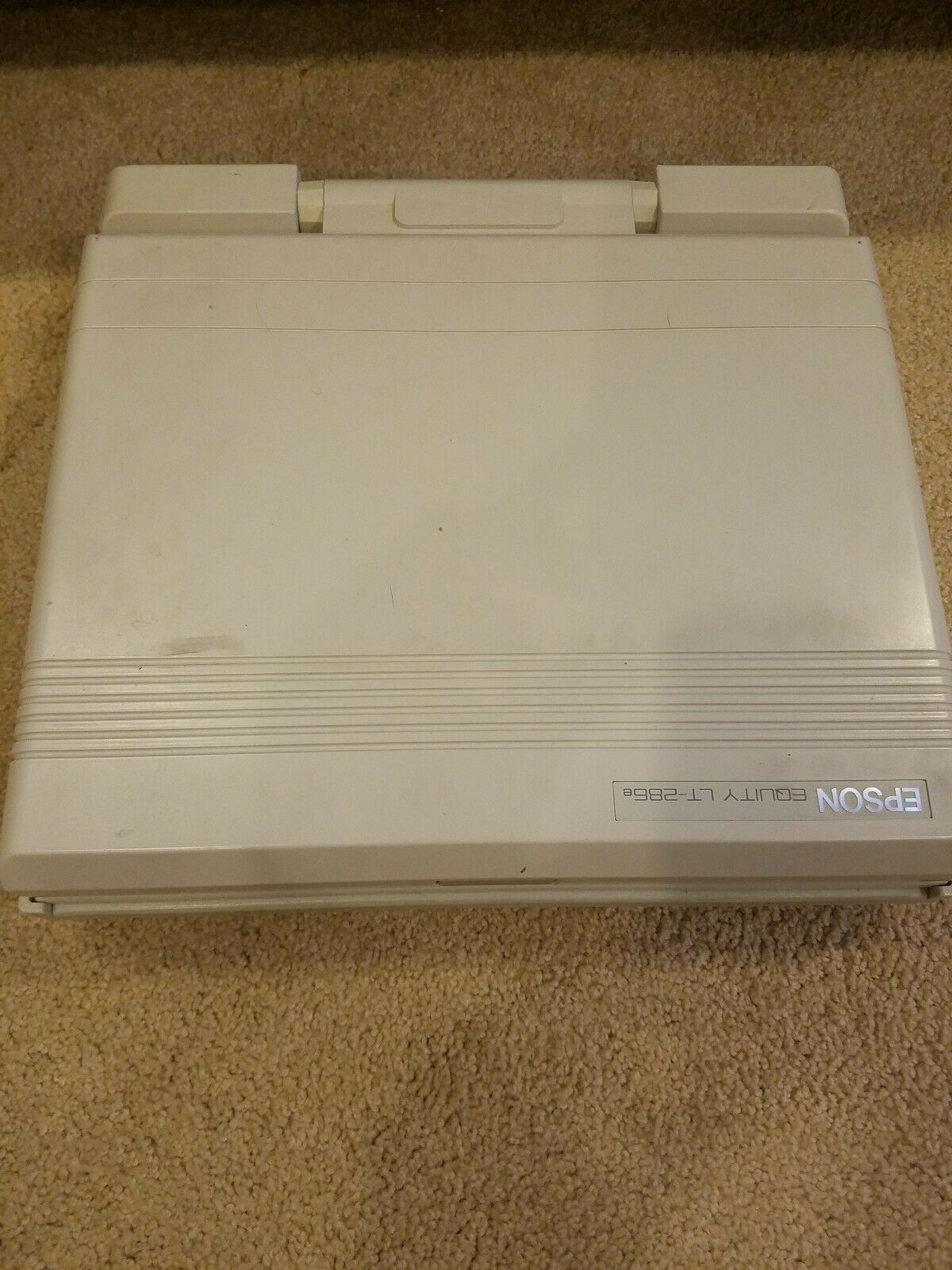

Судя по информации из номенклатурного перечня выше что аналог этого устройства -- "Epson, Япония", можно предположить, что прототипом для этого проекта был Epson Equity LT-286e. Несмотря на то, что проект был переработан исходя из имеющихся возможностей (применена клавиатура и застежки крышки корпуса от МС-1504, ЖК-дисплей с режимами работы заменен на более привычную светодиодную линейку и т.д.), многие конструктивные решения явно заимствованы у этой машины. См. также картинки в описании на Epson.
Вкратце, что известно на данный момент:
| Название |
Электроника ПК-400 |
| Производитель |
СКБ "Немига" НПО "Интеграл", г.Минск (см. документ, стр.63) |
| Дата выпуска/разработки |
Июль 1993г. (см.документ) |
| Прототип / аналог |
Epson (см. документ, стр.63) Equity LT286e (?) |
Технические характеристики |
| Процессор |
КР1847ВМ286 (аналог 80C286) (см. документ, стр.59) |
| ОЗУ |
??? |
| Дисплей |
LCD 640*480(?) (Citizen G6484L-FF)
или "Конкурент-2" собственного производства |
| НГМД |
да: 3,5" 1шт. |
| НЖМД |
да |
| Порты |
RS-232C, Printer, ext.FDD, ISA-16 |
| Размеры, мм |
305х305х80 |
| Масса |
??? |
Знаете что-то еще? Владеете документацией или самим устройством, или знаете, у кого они есть?
Пожалуйста, напишите мне! Сохраним вместе нашу техническую историю!

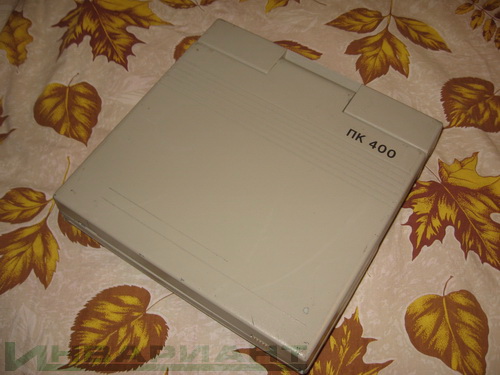

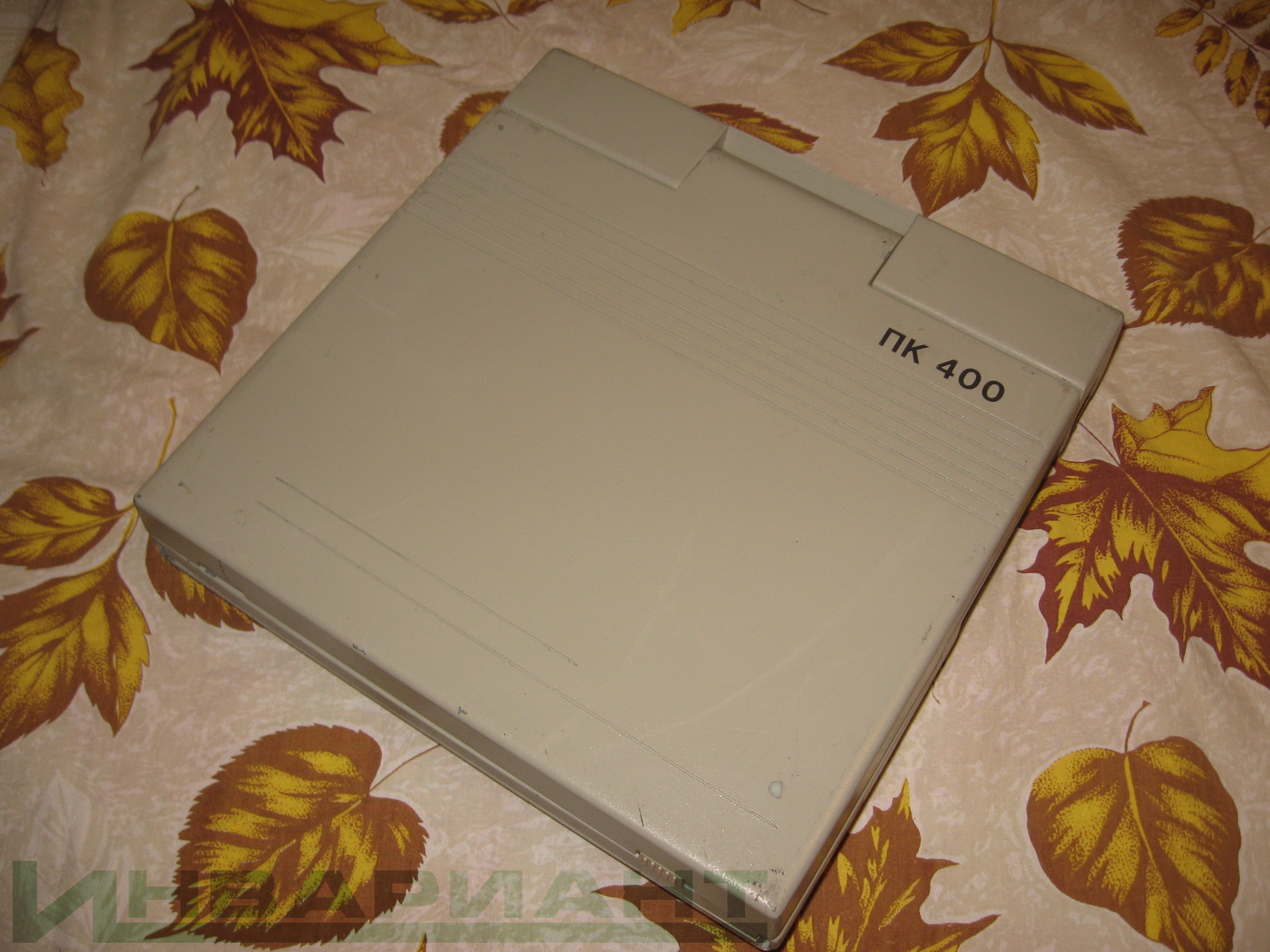

На данный момент удалось раздобыть только корпус с ЖК-дисплеем (размер видимой области, мм:149х192). Судя по всему, попавшийся мне экземпляр - прототип, т.к. изготовлен не литьем на ТПА, а фрезеровкой (с последующей покраской). Пока не понятно, были ли вообще изготовлены прессформы для серийного производства. На корпусе надписи рукой "№9", "Раб.". Фото после чистки и мытья:
|

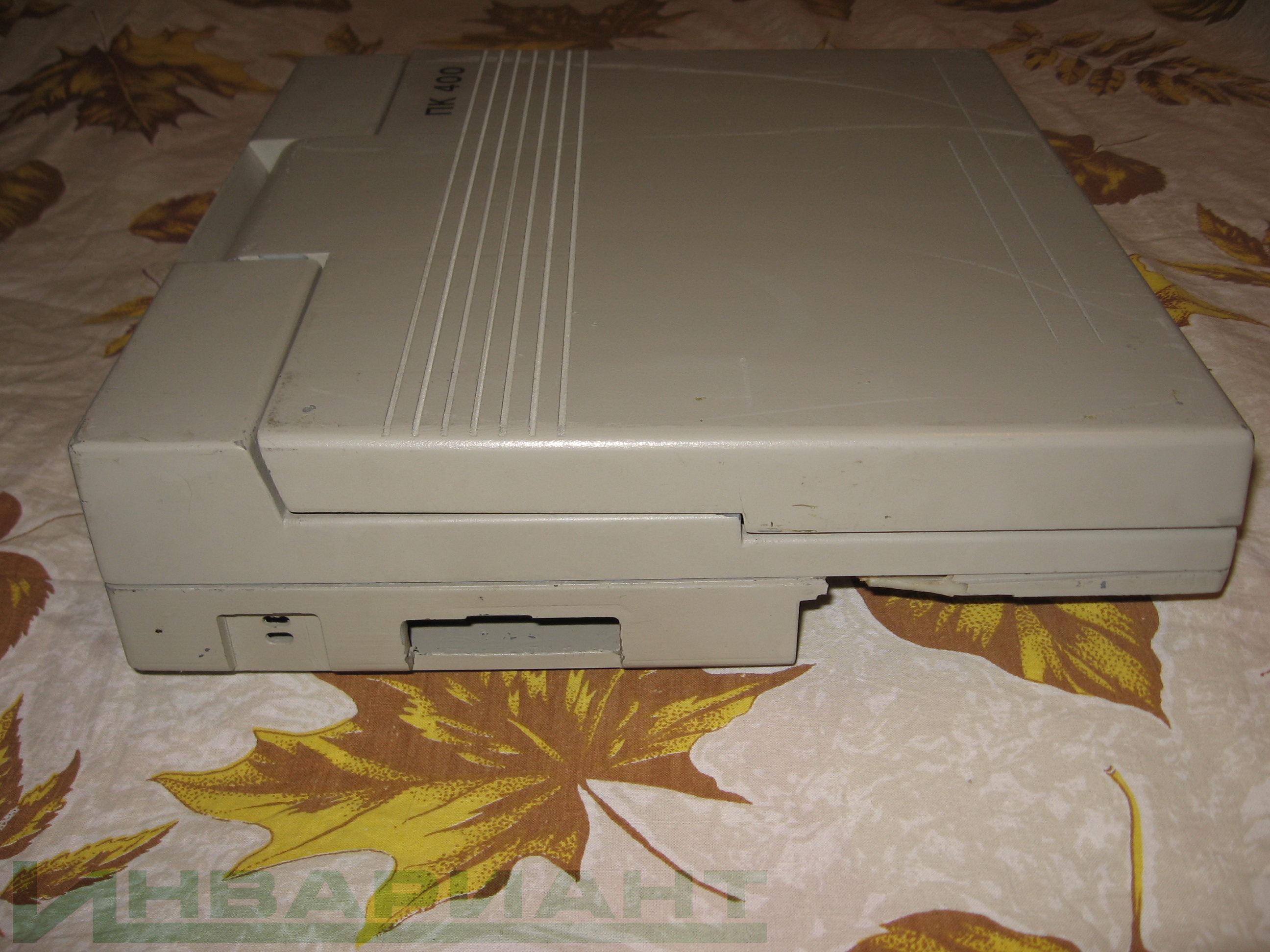

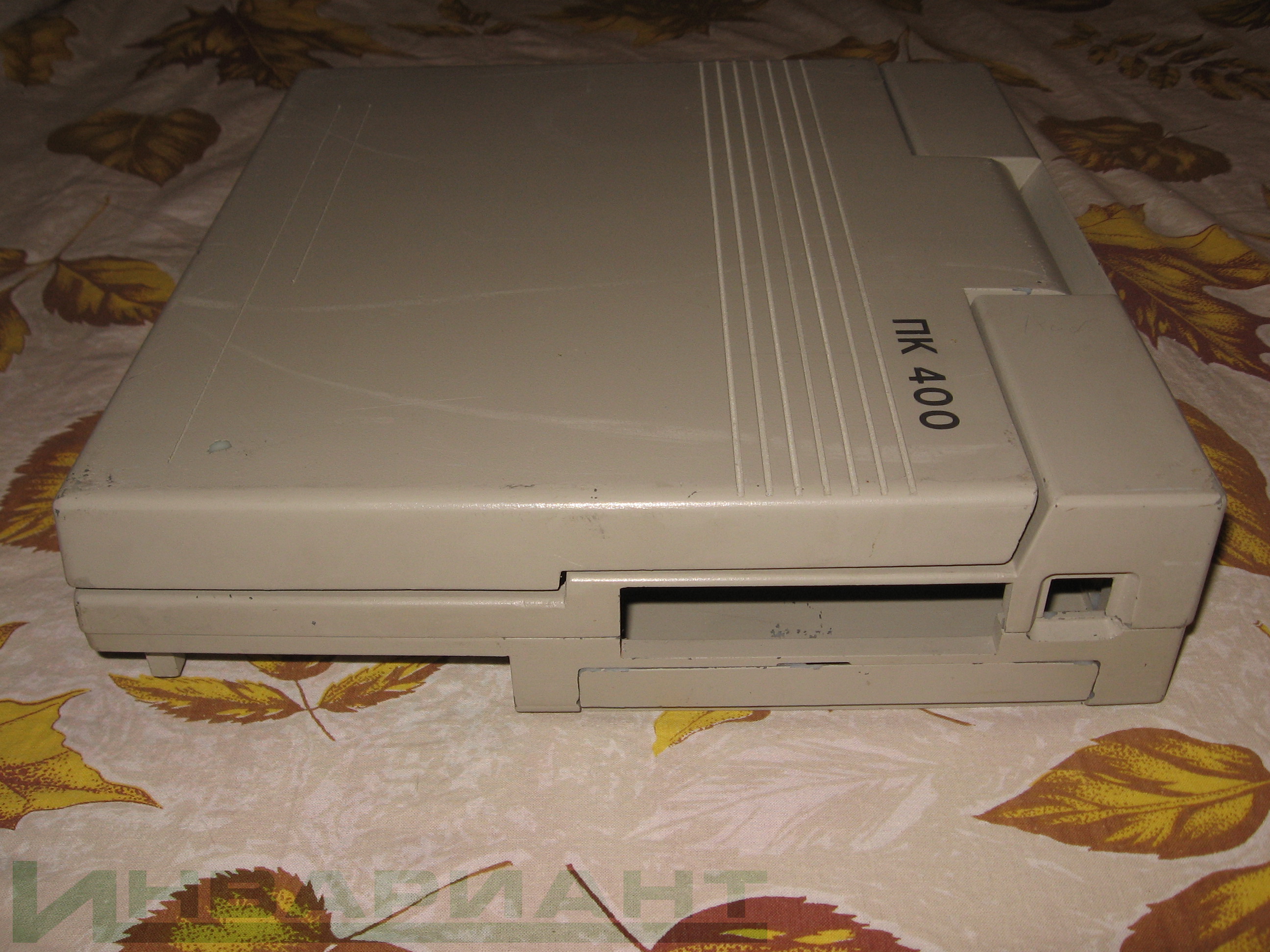

Вид справа. Окошко НГМД 3.5", ниже - крышечка портов. |
|

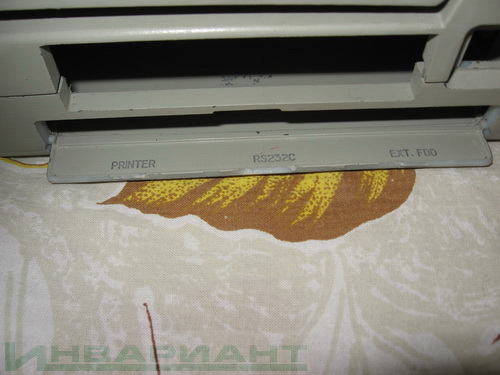

Если её открыть - видно, что должны быть "Принтер", "RS-232C", "Доп. FDD" |
|
Вид сзади. Судя по документации от Эпсона, в вертикальные пазы вставлялся аккумулятор. |
|
Вид слева. Еще одно кошко, которое должно было закрываться откидной крышечкой. |
|

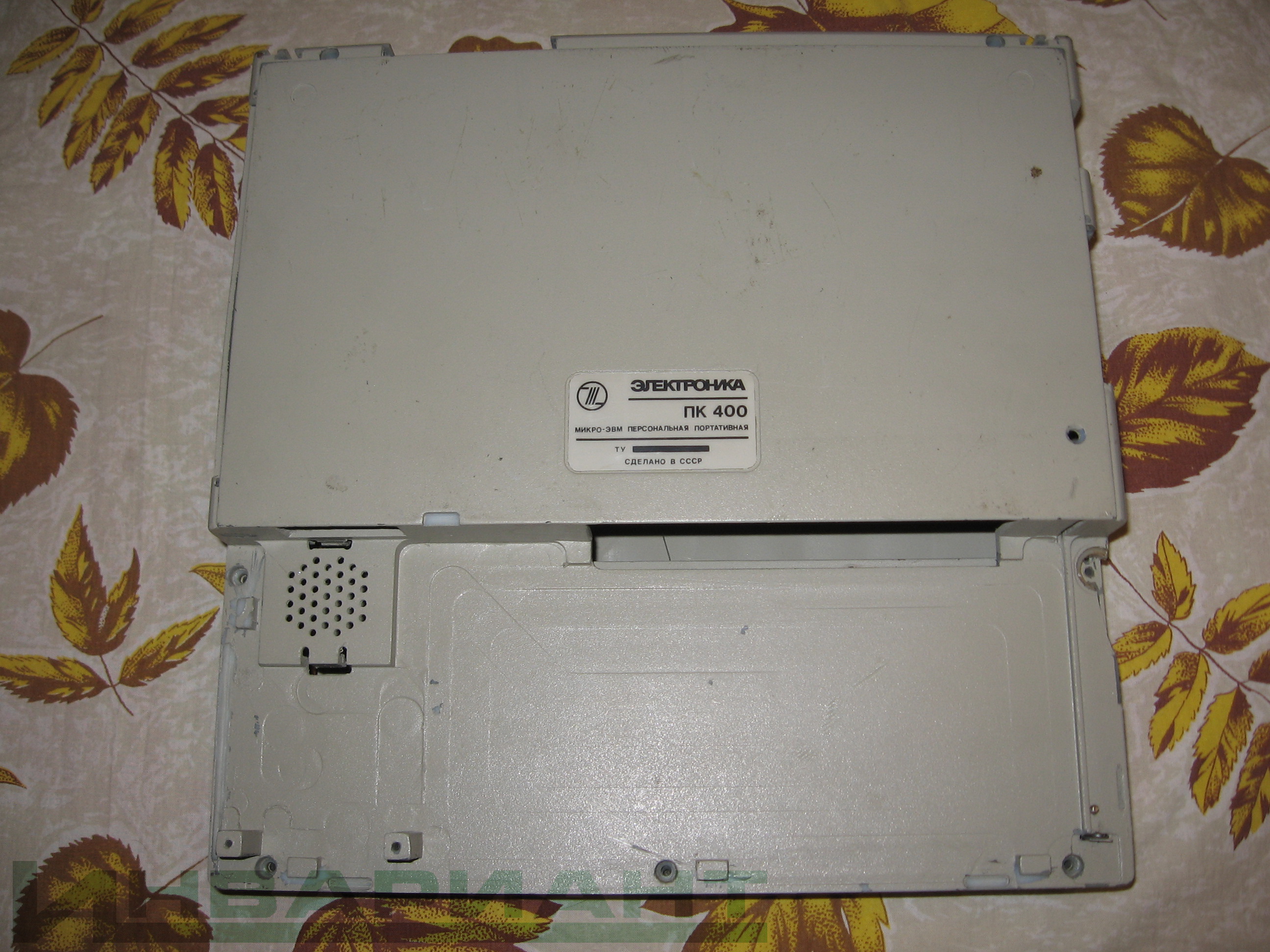

Вид снизу. Внизу, по-видимому, должен был вставляться отсек с картой ISA-16. Как мне справедливо заметили на форуме, об этом говорит длинный вырез в корпусе под разъем, а так же металлическое ушко для фиксации карты. Кожух отсека, судя по креплениям, вдвигался спереди. |
|

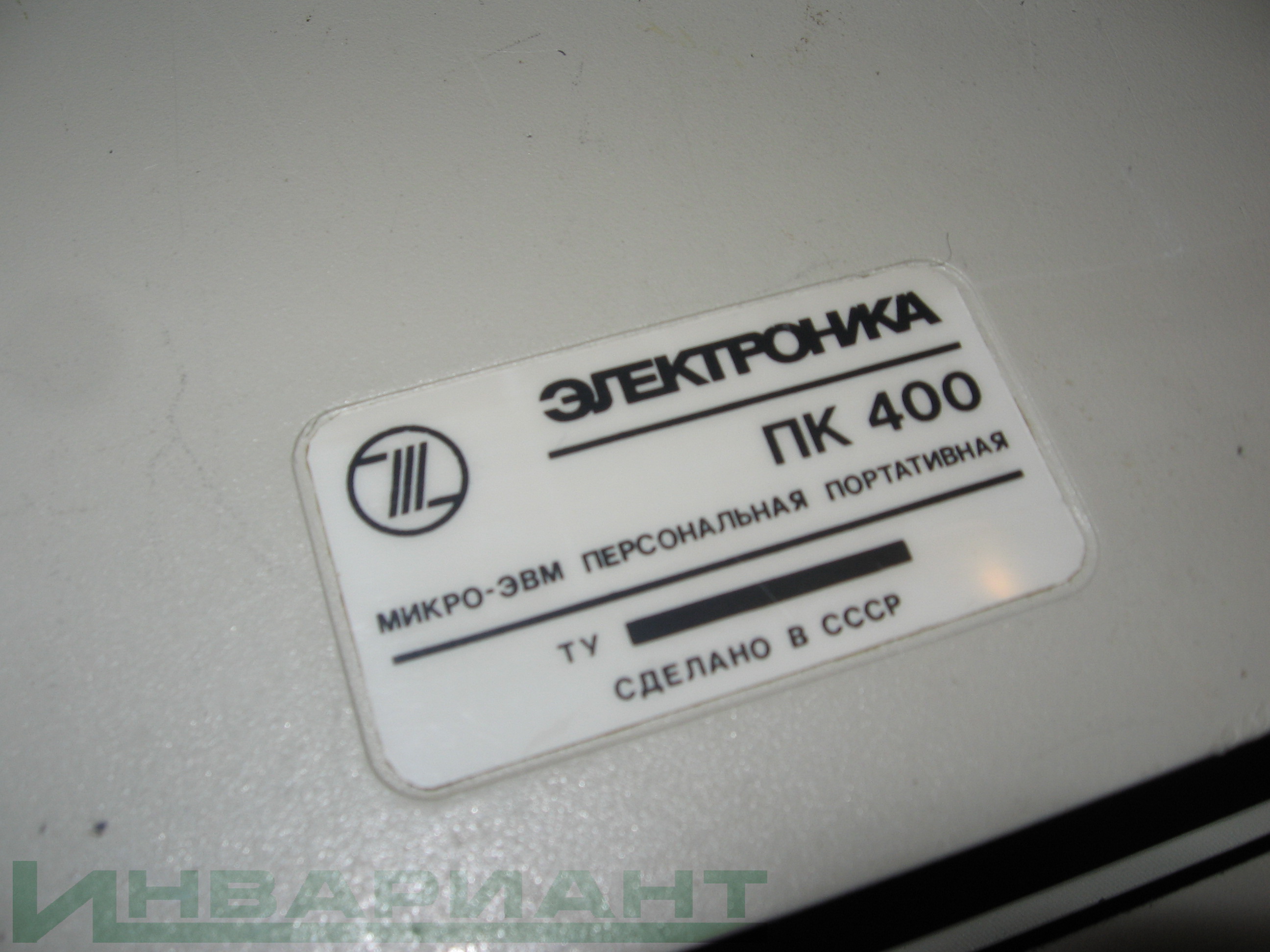

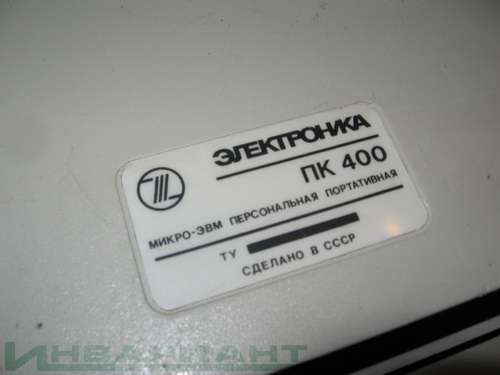

Шильдик. Даты выпуска и ТУ нет, но надпись "Сделано в СССР" имеется. |
|

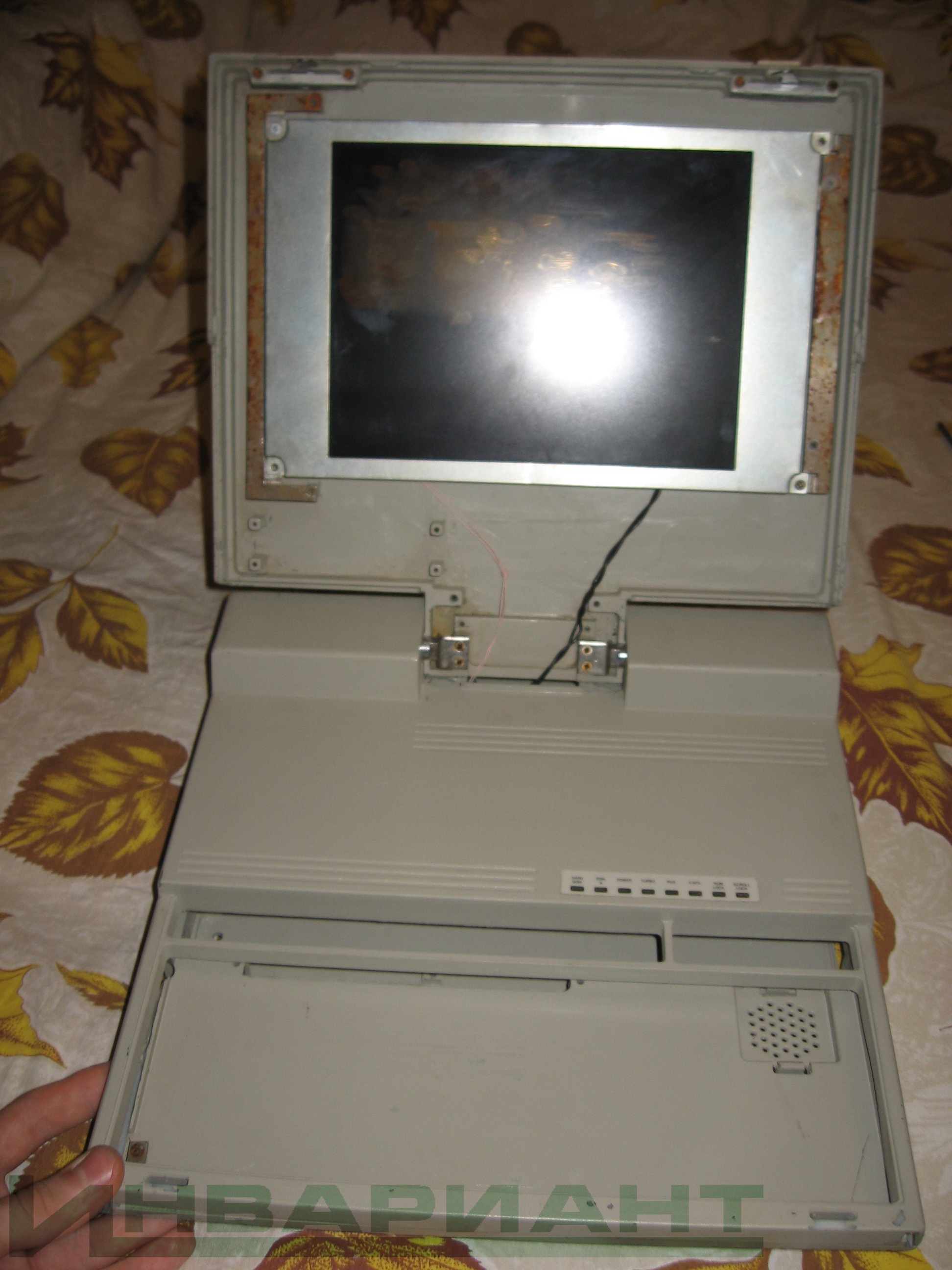

Общий вид с открытой крышкой. клавиатуры и рамки дисплея, увы, пока нет. |
|

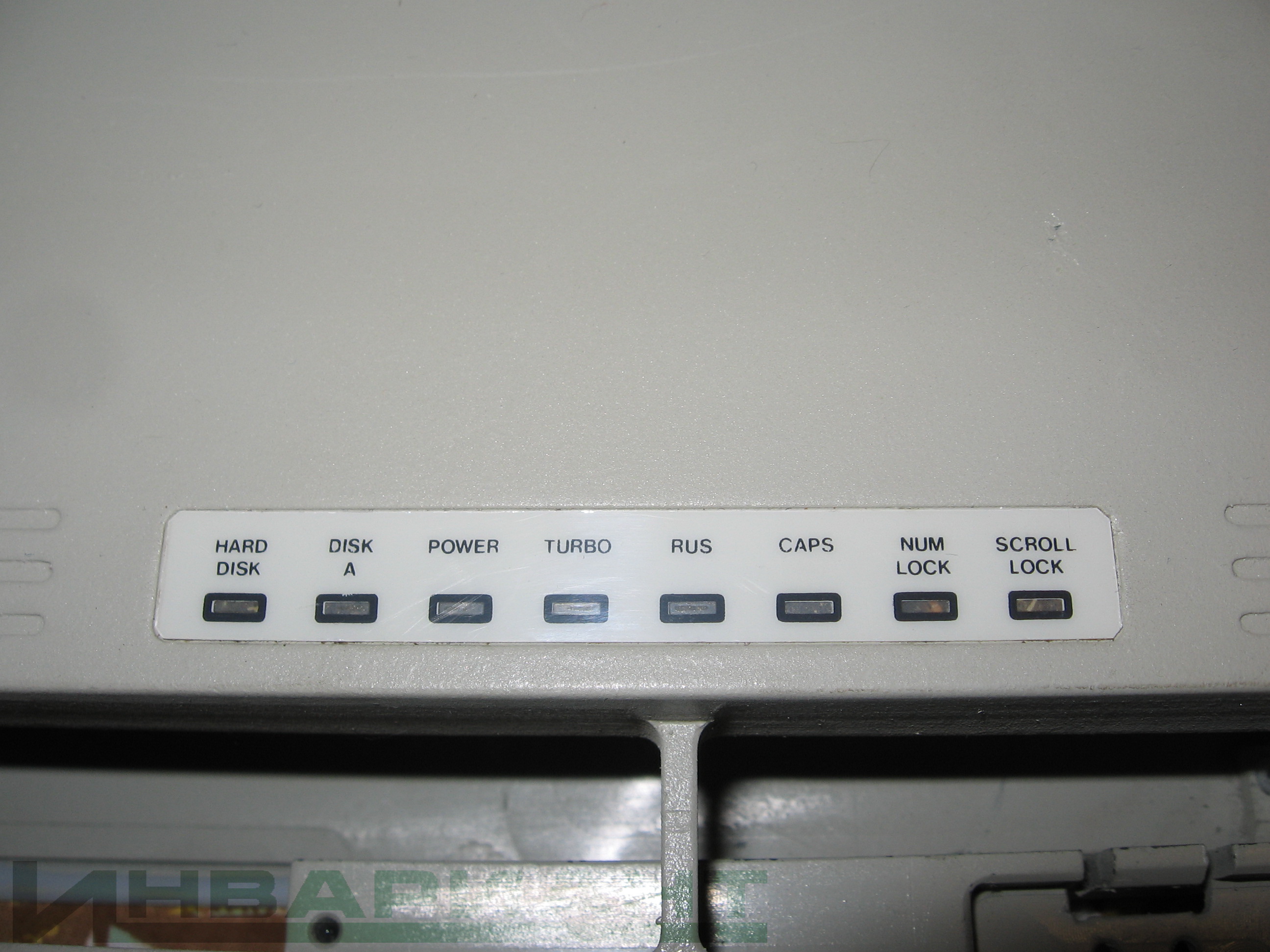

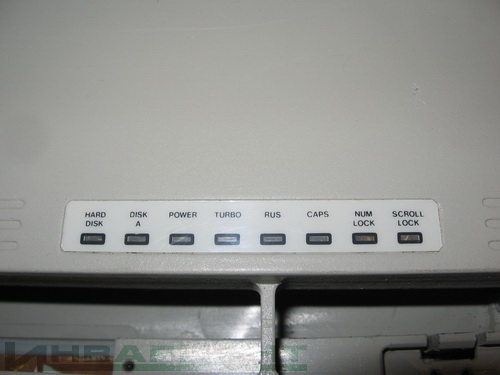

Лампочки над клавиатурой. Имеется характерная для отечественных девайсов RUS. |
|

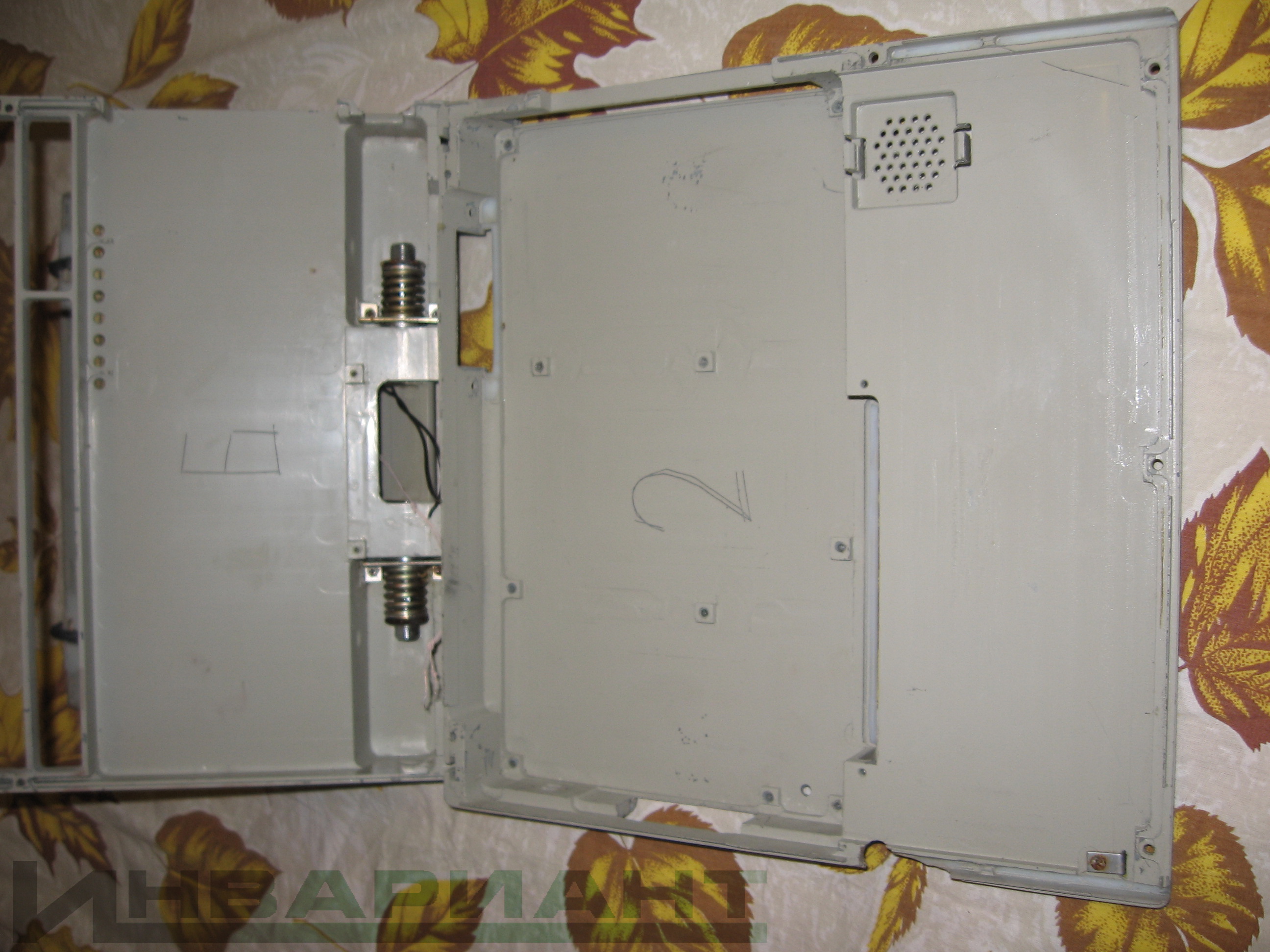

Внутри корпуса, увы, ничего нет. Виден след фрезы. |
|

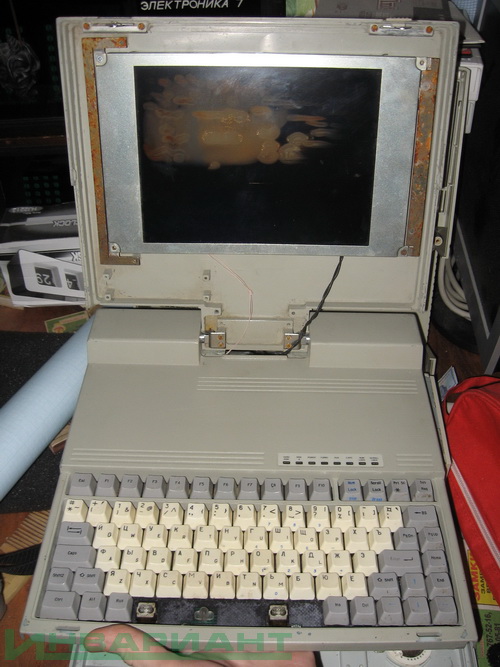

Клавиатура от МС-1504 (ПК-300) подходит идеально. |
27.12.2012 - публикация материала.
28.12.2012 - добавлены фото с клавиатурой от МС1504, догадка про слот ISA-16.
16.01.2022 - материал переписан с учетом появившейся в последнее время информации из интеграловского НП-1993, а так же добавлено прижизненное фото машины. Большое спасибо за предоставленную информацию Егору Лосеву (Radon).
10.07.2022 - дополнил информацией про дисплей из интеграловского НП-1997.
28.10.2024 - дополнил информацией про выставку Конверсия-92.
|
