В таблице ниже представлены характеристики вакуумно-люминисцентых индикаторов, выпускавшихся в начале 2000х годов предприятиями, возникшими на базе бывшего завода "Рефлектор" ("РефСОИ", ф-л "Индикатор" НИИ "Волга"). Вскоре производство ВЛИ было полностью свернуто.

Прошу обратить внимание, что данная таблица - всего лишь компиляция из общедоступных в интернете данных, и владелец сайта никак не связан с продажей или производством ВЛИ и не несет какую-либо ответственность за содержание таблицы ниже. Вместе с тем, если Вы нашли какую-то ошибку - просьба сообщить.

Тип Код Вид Габариты Информация Выводы Параметры
PL
мм
PH
мм
PT
мм
GL
мм
GH
мм
CH
мм
CW
мм
CP
мм
тип LL
мм
LP
мм
Ef
В
If
мА
Eb
В
Ib
мА
Ec
В
Ic
мА
Ecco
В
duty L
кд/м2

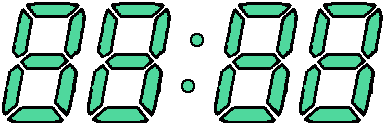

ИЛЦ1-4/7Л-Р R45K 127 41 11 82.3 21 21 11.5 18.5 П О 13
15
2.54
7.5
5 132 27 18 27 18 -10 5 800
ИЛЦ13-4/7Л-Р R120K 127 41 11 82.3 21 21 11.5 18.5 П О 13
15
2.54
7.5
5 132 27 18 27 18 -10 5 800
ИЛЦ2-7/Л P404K 100 35 11 64.2 13 9 4.5 8.3 Ф О 12.5 2.5 3.15 140 27 9 27 9 -6 5 800
ИЛЦ5-4/7М P578K 112 47 12 74.3 24 16 8 13 Ф О 14 3.75 3.6 230 30 25 30 35 -5 5 800

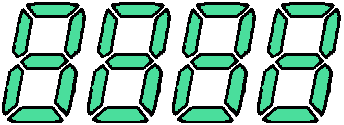

ИЛЦ7-4/7Л P571K 72 30 11 40.8 12 12 5 8.8 Ф О 12 3.75 2.4 100 27 10 15 10 -3 ? 1500
ИЛЦ12-4/7Л-Р R117K 99 34 8.7 64.3 15 15 8 12 П О 12 2.5 3.15 150 27 12 20 12 -5 6 500
ИЛЦ14-4/8Л-Р R127K 50.2 22.5 7.8 27 7.6 7.6 3 6.6 П О 8.6 2.54 14 86 27 8 27 12 -5 4 1500
ИЛЦ17-4/7Л-Р F13K 127 41 11 83 23 18 9.9 19.2 П О 15 3.75 5 132 25 25 25 25 -10 5 500

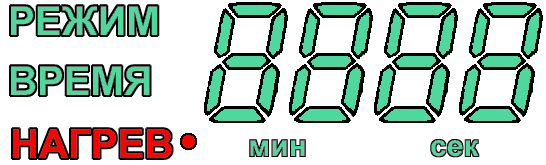

ИЛЦ20-4/7Л-Р F18K 154 55 11 122 33 33 16.7 22.5 П О 10.6 2.54 5.8 330 27 60 27 50 -10 5 500
ИЛЦ19-4/7Л-Р F26A 61 26 7.5 34 13 13 6.2 8.2 Ф Д 9 2.54 1.7 90 12 6 12 15 ? ? 1500
ИЛЦ22-4/7Л-Р F30K 127 41 11 83 21 21 10.2 15.4 П О 13 2.54 5 145 27 18 27 18 -10 ? 500
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L
ИЛЦ1-1/9 P465K 39 27 8 12 10 12 6 ? Ф Д 14 3.75 0.95 130 20 8 12 8 ? 400
ИЛЦ2-1/7Л P664K 143 83 18 50 85 85 45 18.3 Ф О 13 5 5 260 24 100 24 80 ? 1000
ИЛВ1-1/8Л P663K 82 45 12 22 38.4 36 22 П О 12 2.5 2.8 210 24 40 24 40 ? 1000
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L
ИЛЦ7-4/7Л-Р F61A 50.2 22.5 6.2 24.9 7.6 7.6 4 7.1 П Д 8.2 2.54 1.4 86 12 2 12 20 ? ? 1500
ИЛЦ6-4/7Л P576C 72 30 10.5 32.9 8 8 5.2 8.2 Ф Д 17 2.5 2.4 100 20 20 20 23 ? ? 1500

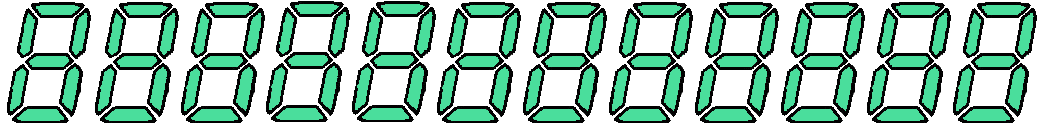

ИЛЦ1-11/7Л-Р R81C 61 26 7 32.8 13 5 3.1 4.9 Ф Д 12 2 1.7 270 12.5 2.6 12.5 23.8 -4 3 1000/ 100
ИЛЦ21-4/7Л-Р F27C 63.5 48.5 9 37.6 30.6 14 6.8 9 П О 11 2.54 2.2 400 40 25 25 20 -4 ? 1300
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L
ИЛТ1-15М P619A 100 35 10.5 61.6 12.5 2 1 2 Ф О 11 3.75 3.5 130 20 16 15 12 -4 600
ИЛТ6-30М P417A 127 41 11 89.8 14 1.8 1 2.3 Ф О 11 3.75 5 150 25 7 10 7.5 -5 600
ИЛЦ1-7/7М P709A

127 41 11 92.4 14 10
8
5
4
8 Ф Д 10 2.5 5 180 30 15 25 20 -6 5 250
ИЛТ4-30М P402A

100 35 10.5 68.1 14 3.5 0.7 Ф О 11 3.75 3.5 130 20 16 15 12 -4 600
ИЛТ5-30М P408A

100 35 10.5 67.7 14 7 3.5 5.4 Ф О 11 2 3.5 130 20 16 15 12 -4 600
ИЛТ3-15М P684A

127 41 11 89.8 14 0.6 0.6 1.9 Ф О 10 3.75 5 150 25 7 10 7.5 -5 600
ИЛЦ19-4/7Л-Р F26A 61 26 7.5 34 13 13 6.2 8.2 Ф Д 9 2.54 1.7 90 12 6 12 15 ? ? 1500
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L

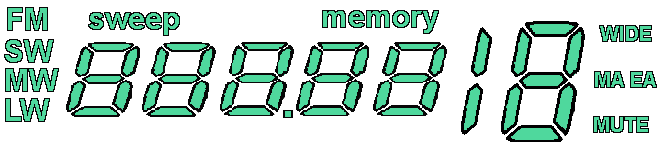

ИЛЦ1-9/7М P652V 108 27 7.5 79.8 12.3 7.5
6
4.5
3.3
2.5
2
4.4
3.6
Ф О 12 2.5 4 135 27 10 27 25 -6 10 400
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L
ИЛЦ1-15/8Л-Р F42B 162,5 43,5 10 121,2 16,9 13 6 10,3 Ф О 18 2,54 6,5 125 28 15 28 18 -6 16 500

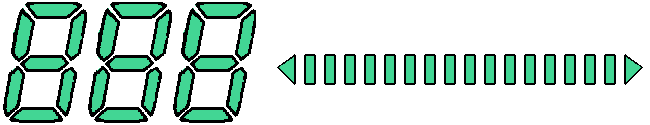

ИЛЦ5-6/8Л-Р F43B 99 34 8,5 70,1 15 12,5 7 12.2 Ф О 12 4 3 140 26 10 26 10 -4 7 750

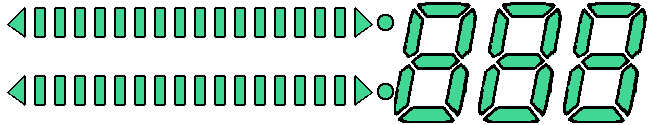

ИЛЦ4-6/7Л-Р F47B 99 34 8 69.2 15 12,5 7 12 П О 11.5 2.54 3.3 130 35 15 35 19.5 -5 8 750

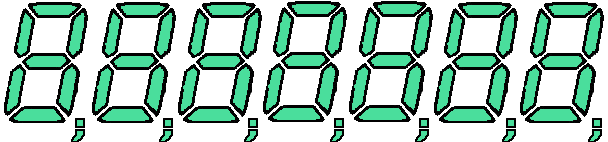

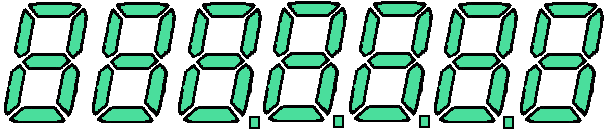

ИЛЦ1-7/8Л-Р F48B 99 37 8 72.3 17.5 13 6 10.7 Ф О 8.4 2.54 3.4 150 35 15 35 19.5 -4 19 600

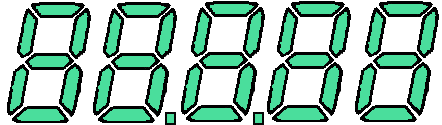

ИЛЦ5-5/8Л-Р F51B 99 34 9 70 15.5 15 7.5 13.4 Ф О 21 2.54 3.3 150 35 25 35 27 -5 16 800
ИЛЦ2-7/8Л-Р F52B 99 34 8.7 71.8 17.8 13 6 11.6 П О 6.4 2.54 3.3 150 35 15 35 19.5 -4 20 700

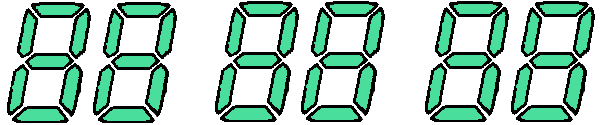

ИЛЦ8-6/8Л-Р F61B 99 34 8.7 70.3 17 13 6 10.6 П О 6 2.54 3.3 150 35 15 35 19.5 -4 20 700
ИЛЦ1-16/8Л-Р R106B 154 55 11 122 33 14
14.9
5.2
5.5
9
9.5
П Д 4.5 2.54 5.8 330 35 40 35 45 -7 16 400
ИЛВ1-7/15М-Р R107B 154 55 11 122 26 26 11.6 15.8 П Д 4.5 2.54 5.8 270 35 40 35 45 -7 10 400
ИЛЦ9-6/7Л-Р P796B 99 34 8.7 68.9 13.8 13 6.4 11 П О 6.4 2.54 3.2 140 42 26.5 42 28.5 -6 20 1200
? P804B 99 34 8.7 68.9 13.8 13 5.8 11 П О 6.4 2.54 3.2 140 42 26.5 42 28.5 -6 20 1200
ИЛЦ10-6/7Л-Р R113B 99 34 8.7 68.9 13.85 13 6.4 10.98 П О 18 2.54 3.2 110 42 26.5 42 28.5 -6 20 650
ИЛВ3-16/14Л-Р R123A 162 27 8.5 132.4 11.1 10 5 8.4 П О 16 2 5.8 125 29 25 29 18 -8 20 500
ИЛЦ1-9/8Л-Р F11B 99 34 8.7 72.1 16.6 12 4.6 8.2 Ф О 7.4 2.54 3.3 170 35 25 35 27 -5 16 500
ИЛЦ11-6/8Л-Р F17B 131.7 44.5 11 95.5 25.4 20 9.5 16.5 Ф О 7.4 2.54 4 300 34 24 34 28 -6 8 700
ИЛЦ1-24/8Л-Р F28B 210 37 9.5 182.4 16.3 12.8 4.6 7.65 Ф О 10.5 2.54 6.5 270 40 30 40 30 -8 14 600
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L

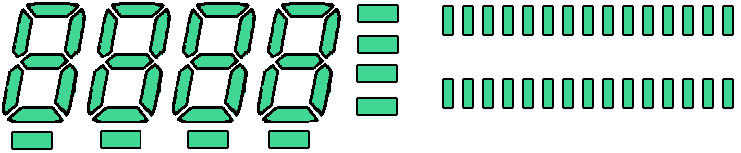

ИЛВ1-4/7Л-Р F98G 78.7 41.7 10 50 26 10.8 6 8 П О 12 2.54 3.1 209 24 27 24 23 -4.5 8 700

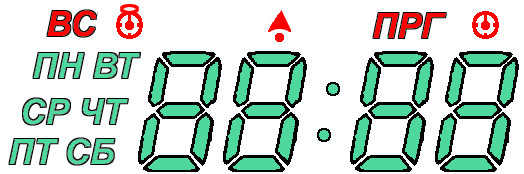

ИЛВ2-4/7М-Р F99G 86.7 55.7 10.7 53 40 9 4.5 7 Ф О 17.7 2.54 2.9 400 25 70 25 45 -4.5 9 700/ 140
ИЛЦ15-4/7Л-Р F02G 72 30 11 41.6 12 12 5 8.7 Ф О 12 3.75 2.4 100 27 100 15 80 -3 1000
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L

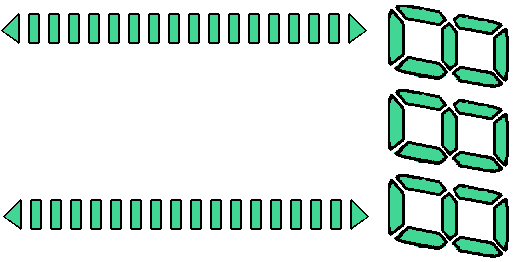

ИЛВ1-6/14Л-Р 6A8R 80 30 8.2 50.2 12.5 8.15 5 9 Ф О 21 2.54 2.8 150 26 18 26 30 -4 20 500

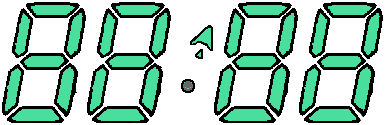

ИЛЦ5-4/7Л-Р F42M 81 31 8.2 46.7 12.5 8.5 5 10.9 Ф О 26.5 2.54 2.4 83 26 5.5 26 10 -4 8 1100

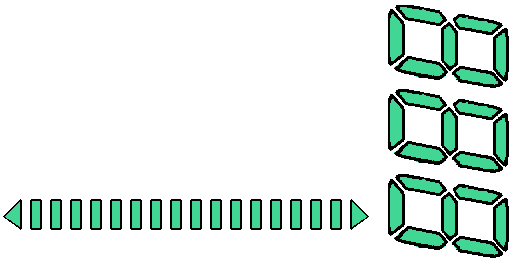

ИЛЦ7-6/7Л-Р F61M 79.5 29 8.7 48.5 13.5 8 5 10.1 Ф О 27.5 2.54 2.6 145 26 12 26 19 ? 8 1100
ИЛЦ6-6/7Л-Р VI-5 79.5 29 8.7 48.5 15 8 5 10.1 Ф О 24.5 2.54 2.6 145 26 14 26 18 -5 8 1100

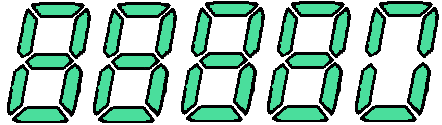

ИЛЦ4-5/7М-Р R57M 100 35 11 64.9 13.2 9 4.5 8.5 Ф О 12.5 2.5 3.15 140 30 3 30 3 -5 8 800
ИЛЦ3-4/7М P586M 100 35 10.5 56 14 10 5 8.5 Ф О 14 2.5 3.15 140 27 25 27 25 -5 5 600
ИЛЦ10-4/7Л-Р F63M 62 27 6.1 35 12 8 5 8 Ф О 23 2.54 2.6 75 25 8.8 25 14.4 -3 10 1000
ИЛВ2-8/12Л-Р F81M 76.5 26 7.8 48.5 13.5 7.5 4.5 8 Ф О 25.5 2.54 2.5 138 23 17 23 15 -4 10 600
ИЛВ2-7/13Л-Р F82M 76.5 26 7.8 48.5 13.5 9.5 4.1 6.7 Ф О 25.5 2 2.6 143 26 14 26 16 -4.5 10 600

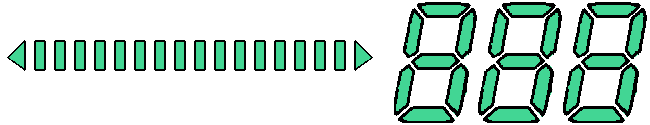

ИЛВ3-7/14Л-Р F83M 79.5 29.5 8.5 51.7 14 9 4.7 7 Ф О 25.5 2 2.7 178 24 17 24 17 -4.5 8.75 600
ИЛВ3-7/7М-Р R102M 112 35 8 82.2 20.5 14 6.9 10.1 Ф О 21.9 2.54 3.8 198 23 13 23 26 -4.7 10 500
ИЛЦ9-4/7Л-Р F51M 76.5 26 7.8 48.5 13.5 7.8 5 7.25 П О 25.5 2.54 2.5 138 23 14 23 14 -4 7.5 1000
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L
ИЛЦ2-16/8 P249E 160 32 12 124.5 9.3 8.6 4.3 7.5 Ф О 14 3.75 5 135 30 7 30 7 -5 10 700
ИЛЦ2-12/8Л-Р R105E 127 41 11 95 11.7 11 4.5 7.5 Ф О 9 2.54 5 100 27 6.5 27 6.5 -5 10 750

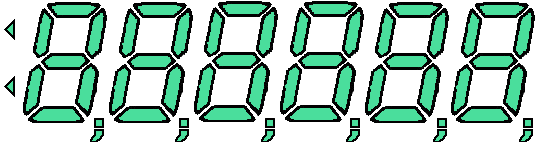

ИЛЦ2-6/8Л-Р R54E 100 35 11 67.8 15.5 15 6 12 Ф О 20 5 3.5 130 33 10 33 16 -7 6 800
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L
ИЛМ1-23М-Р F00P 76.5 26 10 48.5 13.5 П О 25.5 2.54 2.5 145 23 20 23 20 -4 3 1500/ 150
ИЛМ2-23М-Р F01P 76.5 26 10 48.5 13.5 П О 25.5 2.54 2.5 145 23 20 23 20 -4 3 1500/ 150
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L
ИЛЦ12-6/8Л-Р F39B 100 35 10 68 15 14,8 7 11,8 П О 21 5 3.5 130 33 10 33 16 -7 6 400

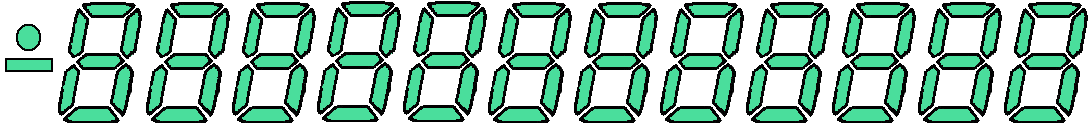

ИЛЦ1-13/8Л-Р F41E 131 37 10 103 11.5 11 5 8.2 П О 16 2.54 5 130 27 10 27 10 -5 10 700
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L
ИЛЦ1-1/7   140 83 18 45 80 80 45     12 5 5 180 24 100 24 70 - - 1500
ИЛЦ1-1/9   27 39 8   12 12 6         1,1 110 30 3 27 3 - - 800
ИЛЦ3-2/7Л   80 143 18 70 45 45 22,5     7 5 5 180 24 120 24 80 - - 600

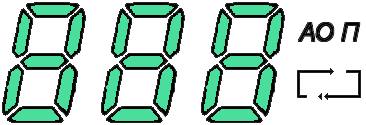

ИЛЦ1-3/7Л   36 86 10,5 52,1 17,5 17,5 11,7     10 2,5 3,15 120 20 10 20 16 - - 2000
ИЛЦ9-4/7Л   22 42 8,5 17 6 6 3     20 1,25 1,1 100 35 15 25 6 - - 6000
ИЛЦ5-5/7Л   26 56 8,5 27,2 8 8 4     20 1,25 1,6 100 50 20 30 7 - - 6000
ИЛЦ7-5/7ЛВ   28 72 11 40,6 12 12 5     11 3,75 1,8 100 50 10 50 10 -3 5 1000
ИЛЦ1-6/7   45 132 13 9 18 18 9     14 5 5 120 24 15 24 30 - - 1800
ИЛЦ7-6/7ЛВ   34 99 8,5 69 13 13 6,4     15 2 3,2 140 42 23 42 25 -5 7 1200
ИЛЦ1-7/9ЛВ   34 99 8,5 69 13 12 5,4     15 2 3,2 140 42 23 42 25 -5 7 1200
ИЛЦ1-7/8ЛВ   36 100 10,2 62,8 13 12 5     13,1 2 3,15 200 27 10 27 10 -5 7 800
ИЛЦ2-12/8Л   32 67 8   3,8 3,8 1,5         2,4 24 24 0,8 24 2   12 700
ИВЛ1-8/12   31 72 9   4,8 4,8 2,4         2,4 30 24 1 24 2 8 550
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L
П-651   28 72 10,5 32,9 8 8 5,2     16 2,5 2,4 100 20 15 15 20 - - 800
ИЛЦ6-5/7ЛВ   44 130 13 82,3 21 21 13,7     14 7,5 5 108 27 15 27 15 - - 450
ИЛЦ8-5/7ЛВ   41 127 11 82,3 21 21 13,7     14 7,5 5 108 27 15 27 15 - - 450
ИВЛ2-5/7   26,5 60,5 10 35,8 10 10 5,8     9,5 2,5 2,4 80 24 10 24 10 - 5 1000
ИЛЦ7-4/7Л   30 70 10,5 40,6 12 12 5     11 3,75 2,25 90 40 7 30 5 - - 1000
ИЛЦ5-4/7М   47 112 12   16 16 8     14 3,75 3,6 180 30 35 30 35 - - 1200
ИЛЦ1-4/7Л   32 88 11,6 54 10 10 5     13 3,75 3,15 140 27 6 15 25 - - 750
ИЛЦ2-7/7М   71 127 11     10 5         5 180 30 20 25 30   5 1500
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L
ИЛВ1-1/5х7   36 24 8 12 17,2 17,2 12     11 1,25 1,3 165 27 22 27 8 - - 1500
ИЛВ2-16/5х7Л   31 160 12 124 9,1 8,9 5,7     11 3,75 5 130 35 12 35 12 -6 10 600
ИЛВ1-48/5х7Л   83 203 17 132 32 7,8 5,2     14 2,5 5,5 360 35 25 35 28 -5 16 700
ИЛВ2-48/5х7Л   83 203 17 132 32 7,8 5,2     14 2,5 5,5 360 35 25 35 28 -5 16 300
ИЛВ3-48/5х7Л   60 138 13 77,1 20,2 5,2 3,6     15 1,25 4,5 270 35 4 35 14 -5 16 300
ИЛВ1-40/5х7ЛВ   42 162 27 126 18 8 5     11 3,75 6 350 35 15 35 20 -10 20 1200
ИЛВ1-80/5х7ЛВ   83 203 17 136 38 8 5     15 2,5 5,5 500 30 15 35 40   20 1200
ИЛВ1-42/5х7ЛВ   20 111 7,8 73,2 11 4,66 2,3     15 2,5 3,8 200 70 5 40 12   21 700
П-682   90 250 17 188 44,9 5,91 3,6     21 2 9 480 50 30 40 25   45 200
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L
ИЛВ1-9x7ЛВ   140 80 18 46,6 82 6 4,6     15 5 4 500 75 30 25 30     2500
ИВЛМ1-5/7   88 44,6 12 26 40,2 6 4,6     14 3,75 2,8 225 25 11 25 10   5 700
ИЛГ1-32х128   83 203 17 32 128 32 128     15 1,25 5,5 650 50 25 50 70 32 400
ИЛГ1-128х128Л   130 150 17 78 78 78 78     15 1 4,5 1000 70 25 70 50 -30 128 400
ИЛГ1-128х256ЛВ   143 253 21 76,6 153 76,6 153     15 2,5 8 1100 140 30 100 22 -40 256 300
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L
ИЛТ1-77Л   16 80 8,5     4,3 2,9         3,15 35 35 2 15 3 800
ИЛТ1-127Л   16 110 8,5     4,3 2,9         5 40 35 2 15 5     800
ИЛТ1-132Л   28 80 8,5     4,3 2         3,5 85 35 2 15 3 2 400
ИЛТ2-15М   41 127 11                 5 100 30 12 30 12     600
ИЛТ1-77Л   24 80 8,5     4,1 2         3,15 60 35 2 15 3     800
ИЛТ1-132Л   28 80 8,5     4,1 2         3,5 85 35 2 15 3   2 400
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L
ИЛТ1-9Л   30 72 11                 2,4 85 20 6,5 20 6 2000
ИЛТ1-10Л   30 72 10,5                 2,4 70 12 8 12 8     1000
ИЛТ1-30Л   41 127 11                 5 120 20 15 20 25     2000
ИЛЦ1-26   90 7 3,2                 60 24 24 10 10 10     1000
Тип Код Вид PL PH PT GL GH CH CW CP тип LL LP Ef If Eb Ib Ec Ic Ecco duty L
ИЛД1-М   24 36 7,5 18,9 14 14 6     11 5 1,3 165 27   27 22     1000/ 150/ 200
ИВЛМ2-5/7   44 81 12 40,2 26 3 2     14 3,75 2,4 230 25   25 8   5 600/ 250
П-827   27 143 3,5 117 20 20 56     12 2,5 7 250 40   15 300 -15 - 2000
П-789   39 160 13 134 26 26 29,8     13 5 6,5 350 300   10 25 -60   4000/ 1500/ 1000
ИЛМ1-9МВ   34 142 8,5     22 11     13 5 7 280 60   20 25     5000/ 3000/ 1000
ИЛМ1-12МВ   33 142 8,5 119,8 22 22 7,3     12 5 7 230 60   20 100 -15   4000/ 1500/ 1000
С801-4   29 158 12     8 3,6     12 2,5 6 150 50   20 5     5000/ 1000/ 2000
Механические характеристики
PL Длина индикатора
PH Высота индикатора
PT Толщина индикатора
GL Длина информационного поля
GH Высота информационного поля
CH Высота цифр
CW Ширина цифр
CP Шаг цифр
тип П = прямые, Ф = формованные
О = односторонние, Д = двусторонние
LL Длина выводов
LP Шаг выводов
Электрические характеристики
Ef Напряжение накала
If Ток накала
Eb Напряжение анода
Ec Ток анода (разряда)
Ib Напряжение сетки
Ic Ток сетки (разряда)
Ecco Напряжение запирания сетки
Duty Скважность
L Яркость (зеленый/ красный/ синий / желтый )
