"Заводская" неисправность микрокалькуляторов МК-52 позднейших выпусков

Описанный ниже случай замечен на МК-52 выпуска мая 1992 года, завод "Квазар". Отличительная особенность - разъем питания стоит не трёхштырьковый ОНП-ВС-18 (как на МК-35), а двухштырьковый ОНП-ВГ-3 (как на МК-61, МК-36 и многих других). К каким датам выпуска это относится еще - увы, не знаю. Замечена была такая неисправность: от блока питания работает отлично, от батарей - нет, при этом батареи сильно греются, возможен дым из внутренностей МК. Одним словом, наблюдается короткое замыкание батарей.

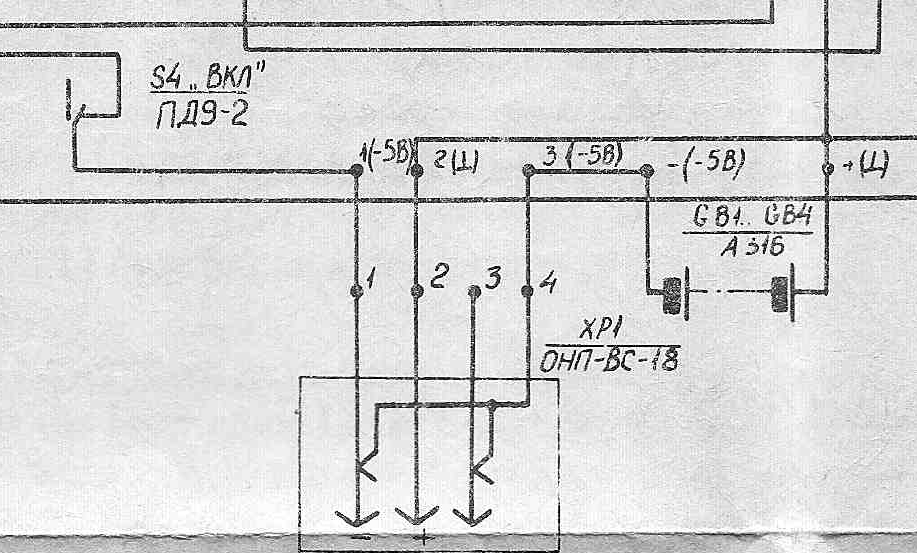

Осмотр показал, что провода от батарейного отсека и разъема питания идут в соответствии с родной принципиальной схемой:

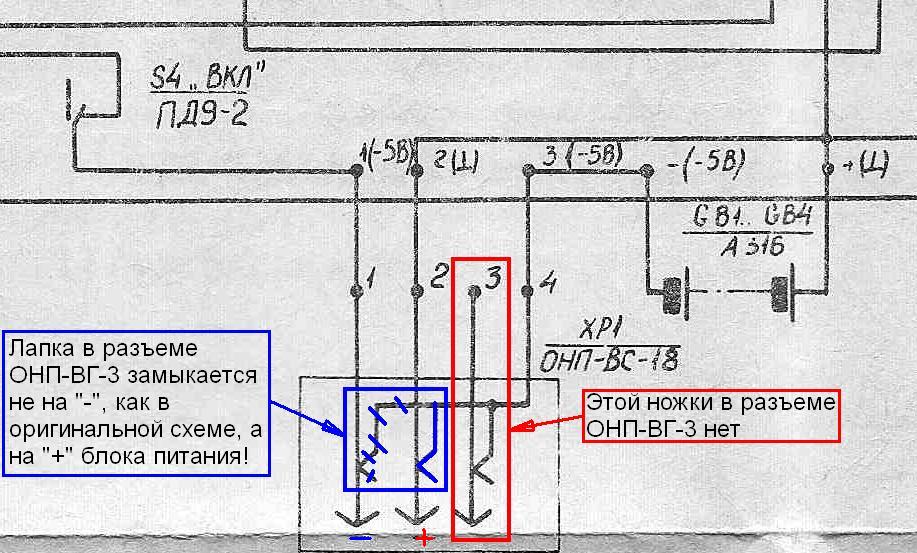

Но! Заметьте, что разъем на схеме - старого ("классического") типа - трёхштырьковый ОНП-ВС-18. От установленного двухштырькового ОНП-ВГ-3 отличается следующим:

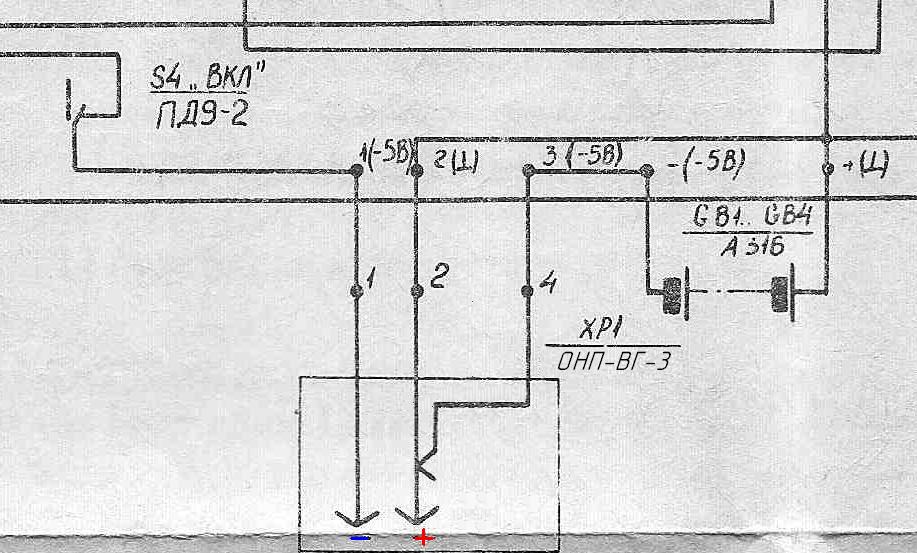

То есть фактически "с завода" калькулятор имел такую схему подключения питания:

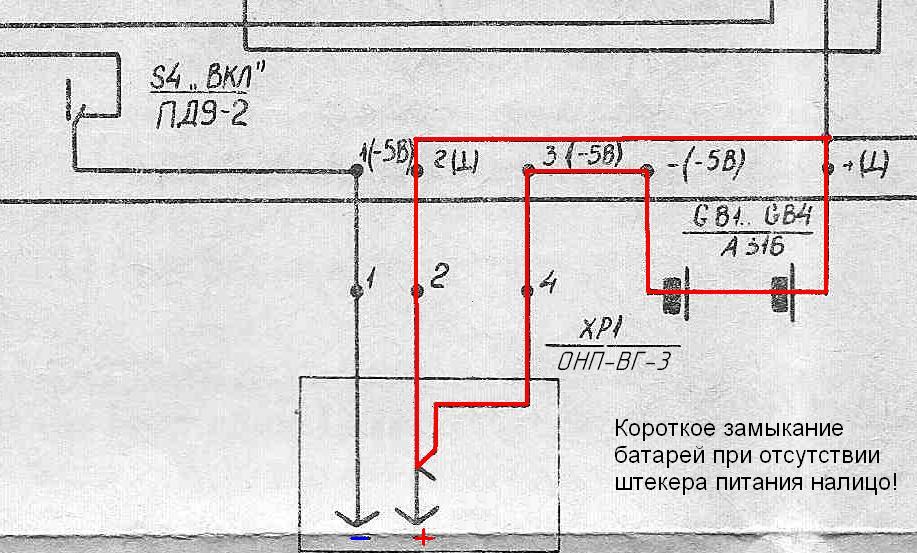

Учитывая данные со схемы выше, причина короткого замыкания батарей при отсутствии штекера питания в гнезде становится очевидной (напомню, контактная лапка замыкается на пин разъема при отсутствии штекера):

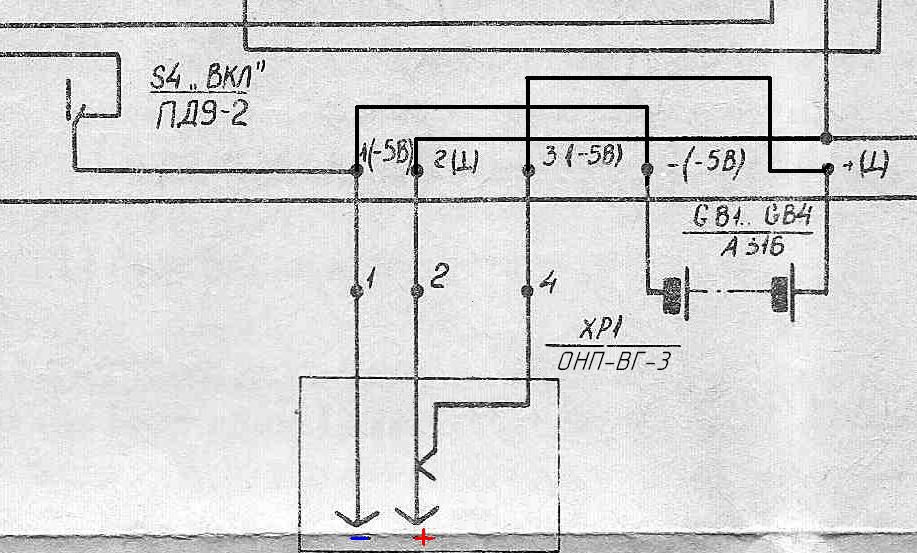

Для устранения неисправности я переделал схему так:

На схеме получилось не очень наглядно, фактически же надо сделать следующее:

1) Отпаять оба провода батарейного отсека от платы;
2) "Плюсовой" провод припаять к точке "3" на плате (она так же помечена как "-");
3) "Минусовой" провод припаять к точке "1" (или к дорожке, идущей от нее).

Поле такой нехитрой переделки работоспособность, естесственно, полностью восстановилась.

Причина "косяка" видимо в том, что к маю 1992 года (самый конец выпуска) нужные разъемы закончились, стали ставить от МК-61, благо они на этом же предприятии выпускались. Но монтажники распаивали их по-старому. К сожалению, не могу сказать, единичный ли это случай, или массовая проблема.
